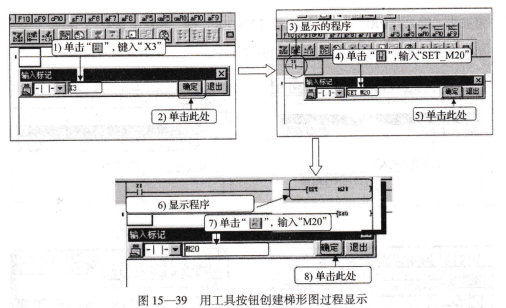

RA8173C方法2:用工具按钮创建梯形图,如图15-39所示.

第一步:单击工具栏“蹰”按钮,程序输入窗口被打开,键人“X3”,若输人不正确单击“退出”按钮,若输人正确单击“确定”按钮,界面中显示“x3’。

第二步:单击工具栏“邋”按钮,键人“SET~M20”后,单击“确定”按钮,界面中显示“SET M20”。

第三步:单击工具栏“黠”按钮,键人“M20”后,单击“确定”按钮,界面中显示“m20”。

程序中其他部分的操作与此类似,此处不再赘述。

程序转换(见图15-40)

第一步:单击要进行程序转换的窗口,使其激活。

第二步:单击工具栏‘‘翮”按钮,或按决捷键【F4】,程序转换完成。

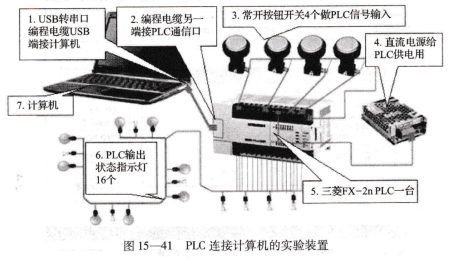

计算机与PLC的连接,GX Developer编程软件支持多种方式将PLC连接到计算机,如图15-41所示为采用USB-SC-90通信电缆将三菱Fx系列PLC与计算机USB接口连程序转换显示界面接的方式。

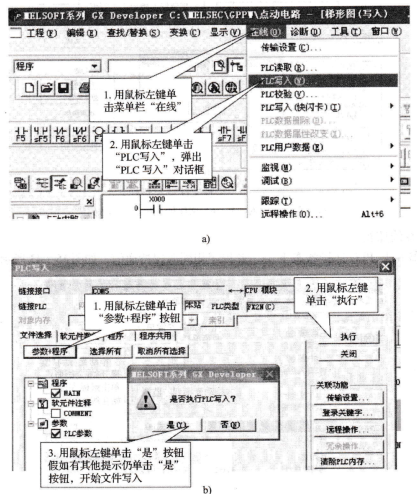

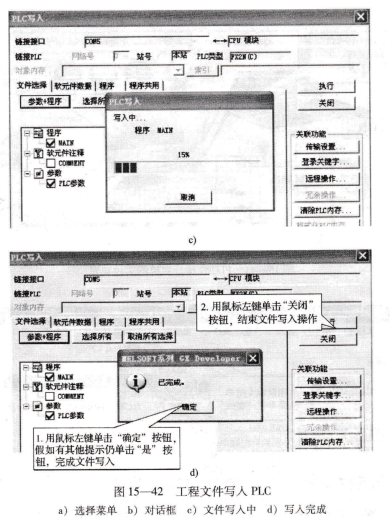

工程文件写入PLC,打开工程文件,单击“在线”菜单,在弹出的下拉菜单中单击“PLC写入(W)”命令,在弹出的对话框中单击选择“参数十程序”和“执行”按钮,在弹出的子窗口中单击“是(Y)”,待文件下载完成后单击子窗口的“确定”按钮和主窗口的“关闭”按钮,如图15-42所示。
