LXT770BC-A1电路的工作原理为:当电源接通时,ⅤT1由R3、R2、继电器KA线圈获得偏流,处于导通状态。此时继电器KA线圈虽有电流通过,但因电流太小,故不动作。主电源与辅助电源叠加后,通过电位器RP、可变电阻R及KA常闭触头对电容C充电,在充电过程中,a点电位逐渐上升,直至a点的电位高于b点的电位,工极管ⅤD3导通,使辅助电源的正电压加到晶体管ⅤT1的基极上,VT1由导通变为截止,Vt2由R1获得偏流而导通,又通过R2、R3产生正反馈,使ⅤT1加速截止,vt2迅速导通,于是继电器KA动作,通过触头发出相应的接通或分断的控制信号。同时,电容C通过R7放电,为下次工作做准备。电位器RP可用来整定延时时间。

功率继电器又称功率方向继电器,在继电器保护装置中广泛用作短路的方向判断元件。

功率继电器按其结构原理可分为感应型、整流型、晶体管型,按其反映的电量又可分为全功率方向继电器、负序功率方向继电器和零序功率方向继电器。

功率继电器的工作原理 整流型功率继电器是通过比较被保护安装处的电压σ和电流r的相位来判别短路功率方向的。这种比较的方式有两种:一种是比较u和I的相位,与它们的绝对值无关,称为相位比较功率方向继电器;另一种是将u和i转化为电气量A1和A2,只比较A1和A2幅值的大小,而与它们的相位无关,这称为绝对值比较功率方向继电器。

绝对值比较功率继电器的整流回路有均压式和环流式两种,均压式比较回路的整流型功率继电器的动作原理为:当|A1|>|A2|时,m点的电位高于几点电位,执行元件动作。当|A1|<|a2|时,m点电位低于n点电位,继电器不动作。功率继电器的动作,必须是在被保护线路正方向短路的时候,继电器动作具有方向选择性,所以用来判断短路功率方向.故又称为功率方向继电器。

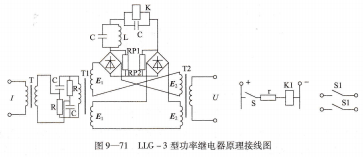

LLG-3型功率继电器 LLG-3型功率继电器用于电力系统中作相间短路、接地短路时的功率方向判断。它采用整流型绝对值比较原理,由相灵敏回路、移相回路、整流比较回路、执行元件四部分组成,其原理如图9-71所示。动作原理是:输入的电流经电抗互感器T移相后,输人的电压同相接人相灵敏回路.动作回路、制动回路分别经桥式整流后按均压法比较绝对值的大小,从而决定继电器执行元件是否动作(图中K1为千簧管继电器,以增加辅助触头容量)。

半导体接近开关,为了克服有触点开关可靠性差、使用寿命短和操作频率低的缺点,近年来在机床上逐步推广使用晶体管无触点开关,也叫半导体接近开关。接近开关外形结构多种多样,电子线路装调后用环氧树脂密封,具有良好的防潮防腐性能。它能无接触无压力地发出检测信号,叉具有灵敏度高、频率响应快、重复定位精度高等优点,在自动控制系统中已获得广泛的应用.
