XC18V02-10VQ44C主轴电动机启动之前,要先将换相开关SA4扳到主轴电动机所需要的旋转方向,然后再按下启动按钮SB3或SB4,完成启动。

M1启动后,速度继电器KS的一副常开触点闭合,为主轴电动机的停转制动做好准备。

∪停车时,按下停车按钮SB1或SB2切断KM1电路,接通KM2电路,进行串电阻反接制动。当M1转速低于120√min时,速度继电器KS的一副常开触点恢复断开,切断KM2电路,M1停转,完成制动。

主轴电动机变速时的瞬时冲动控制,是利用变速手柄与冲动行程开关SQ7通过

机械上的联动机构完成的。

工作台进给电动机的控制工作台在三个相互垂直方向上的运动由进给电动机

M2驱动,接触器KM3和KM4由两个机械操作手柄控制,使M2实现正反转,用以改变进给运动方向。这两个机械操作手柄,一个是纵向(左、右)运动机械操作手柄,另一个是垂直(上、下)和横向(前、后)运动机械操作手柄。纵向运动机械操作手柄与行程开关SQ1、SQ2联动,垂直及横向运动机械操作手柄与行程开关SQ3、SQ4联动,相互组成复合联锁控匍,使工作合工作时只能进行其中一个方向的移动,以确保操作安全。这两个机械操作手柄各有两套,都是复式的,分设在工作台不同位置上,以实现两地操作。

机床接通电源后,将控制圆形工作台的组合开关sA1扳到断开位置,此时不需圆

形工作台运动,触点SA1-1(17-18)和SA1-3(11-21)闭合,而SA1-2(19-21)断开,再将选择工作台自动与手动控制的组合开关SA2扳到手动位置,使触点SA2-1(18-25)断开,而SA2-2(21-22)闭合,然后启动M1,这时接触器KM1吸合,使KM1(8-13)闭合,就可进行工作台的进给控制。

工作台纵向(左、右)运动的控制工作台纵向运动由纵向运动操作手柄控制。

手柄有三个位置:向左、向右、零位。当手柄扳到向右或向左位置时,手柄的联动机构压下行程开关SQ1或SQ2,使接触器KM3或KM4动作,控制进给电动机M2的正、反转。工作台左右运动的行程,可通过调整安装在工作台两端的挡铁位置来实现。当工作台纵向运动到极限位置时,挡铁撞动纵向操作手柄,使它回到零位,工作台停止运动,从而实现了纵向极限保护。

工作台垂直(上、下)和横向(前、后)运动的控制工作台的垂直和横向运动,由垂直和横向运动操作手柄控制。手柄的联动机械一方面能压下行程开关SQ3或SQ4,同时能接通垂直或横向进给离合器。操作手柄有五个位置:上、下、前、后和中间位置,五个位置是联锁的。工作台的上下和前后运动的极限保护是利用装在床身导轨旁与工作台座上的挡铁,将操纵十字手柄撞到中间位置,使M2断电停转实现的。

工作台快速进给控制当机床不作铣切加工时,为提高劳动生产效率,要求工作

台能快速移动。工作台在三个相互垂直方向上的运动都可实现快速进给控制,且有手动和自动两种控制方式,一般都采用手动控制。

当工作台做工作进给移动时,再按下快速进给按钮SB5(或SB6),使接触器KM5

通电吸合,接通牵引电磁铁YA,电磁铁通过杠杆使摩擦离合器合上,减少中间传动装置,使工作台按原运动方向做快速进给运动。松开快速进给按钮时,电磁铁YA断电,摩擦离合器断开,快速进给运动停l上,工作台仍按原工作进给时的速度继续运动。可见快速移动是点动控制。

机床照明由照明变压器TL输出24Ⅴ安全电压,由转换开关SA5控制照明灯EL。

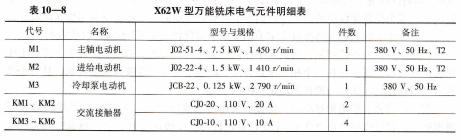

X62W型万能铣床电气元件明细表见表10-8。
