REF5020AIDGKT 主轴电动机启动接触器
发布时间:2019/12/2 18:10:43 访问次数:1145
REF5020AIDGKT电气控制线路的安装步骤:
按电气元件明细表配齐电气设备和元件,并检验其质量。
设计控制板尺寸,正确选配导线、接线端子、紧固件等,做好安装前的准备。
在控制板上安装电气元件,并在各电气元件附近做好与原理图上相同代号的标记。
按控制板板前线槽布线的工艺要求布线,安装电气控制线路。
选择合理的走向,做好走线槽支持准各,并安装控制板外的所有电气元件。
进行控制箱外部布线,并在导线线头套-L与原理图上相同线号的编码套管。
检查所有电路的接线是否正确,连接是否牢固可靠。
检查所有位置开关的安装位置是否正确,能否满足电气控制要求。
检查各传动装置安装情况,并清理周围环境,保证机械传动正常。
检测电动机及线路的绝缘电阻,做好通电试运转的准各。
接通总电源,检查机床电源相序是否正确。可先按下松开按钮SB5,若主轴箱和立柱都松开,表示电源相序正确;否则需对换电源线路中的任意两根导线,以改变相序。电源相序正确后,再调试摇臂升降电动机M2的接线及极限保护是否正确。
通电试运转时,进行各机械装置的细调,使之完全符合工作要求。

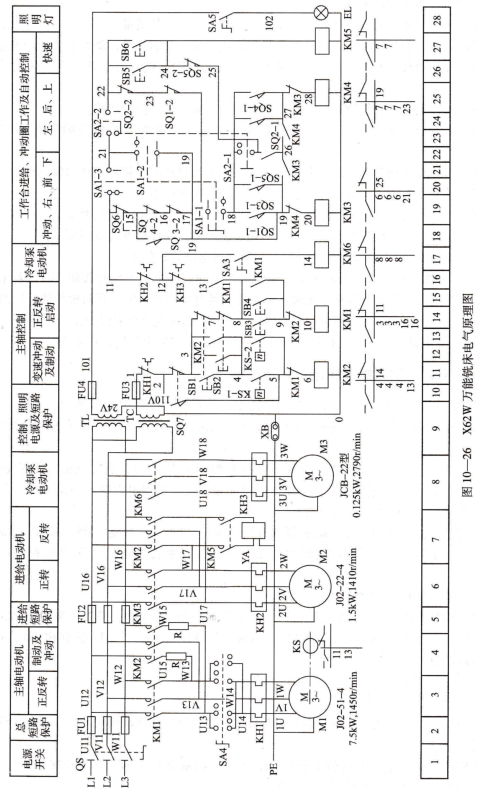

X62W型万能铣床电气线路的检修,电气控制线路分析 X62W型万能铣床电气原理图如图10-26所示。
主电路 有三台电动机,M1是主轴电动机;M2是进给电动机;M3是冷却泵电动机。
主轴电动机M1通过换相开关SA4与接触器KM1配合,能实现正、反转控制;与接触器KM2、制动电阻器R及速度继电器配合,能实现串电阻瞬时冲动和正、反转
反接制动控制,并能通过机械机构进行变速。
进给电动机M2通过接触器KM3、KM4与行程开关及KM5、牵引电磁铁YA配合,可实现进给变速时的瞬时冲动、三个相互垂直方向的工作进给和快速进给控制。
冷却泵电动机M3只需正转。
电路中FU1作机床总短路保护,也兼作M1的短路保护;FU2作为M2、M3及控制、照明变压器一次侧的短路保护;热继电器KH1、KH2、KH3分别作M1、M2、M3的过载保护。
控制电路,主轴电动机的控制,主轴电动机的两地控制分别由装在机床两边的停止和启动按钮SB1、SB3与SB2、SB4完成。
KM1是主轴电动机启动接触器,KM2是反接制动和主轴变速冲动接触器,SQ7是与主轴变速手柄联动的瞬时动作行程开关。
