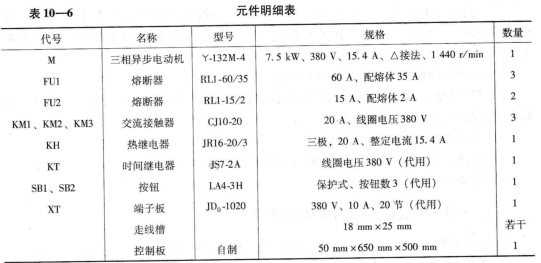

RN60C1402F控制、照明和指示电路 控制、照明和指示电路均由控制变压器TC降压后供电。电压分别为127V、36Ⅴ及6Ⅴ。各电气元件明细见表10-7。

主轴电动机的控制 合上电源开关QS1,按下启动按钮SB2,接触器KM1吸合并自锁,主轴电动机M1启动,同时主轴旋转指示灯HI3亮、)停车时,按下停车按钮SB1,KM1释放,M1停止旋转,主轴旋转指示灯HL3熄灭。

摇臂升降控制 按下摇臂上升(或下降)按钮SB3(或SB4),时问继电器KT吸合,其瞬时动作的常开触点和延时断开的常闭触点闭合,使电磁铁YA和接触器ΚM4同时吸合,液压泵电动机M3旋转,使摇臂松开。同时,通过弹簧片压下位置开关SQ2,使KM4释放,KM2(或KM3)吸合,M3停止旋转,摇臂升降电动机M2正转(或反转),带动摇臂上升(或下降)。

当摇臂上升(或下降)到所需位置时,松开SB3(或SB4),KM2(或KM3)和KT释放,摇臂升降电动机M2停止旋转,摇臂停止升降,KT释放经过1~3s延时后,延时闭合的常闭触点闭合,使KM5吸合,M3反向旋转。此时YA仍处吸合状态,使摇臂夹紧,同时通过弹簧片压位置开关SQ3,使KM5和YA都释放,液压泵电动机停止旋转。在摇臂上升(或下降)过程中,利用组合开关SQ1来限制摇臂的升降行程,提供极限保护。

立柱和主轴箱的松开或夹紧控制 立柱和主轴箱的松开或夹紧是同时进行的。按下松开按钮SB5(或夹紧按钮SB6),接触器KM4(或KM5)吸合,液压泵电动机M3旋转,使立柱和主轴箱同时松开(或夹紧),同时松开指示灯亮(或夹紧指示灯亮)。
