RF5A170B-001无功功率QL或Oc的大小都应为:

Q=UIsinQ(var)

电路的视在功率应为:

s=UI(ⅤA)

有功功率公式中的cos♀叫作电路的功率因数,Q叫功率因数角。电路的功率因数cosp越大,电源设备的容量利用越充分,供电线路上的损耗就越小。在实际工作中总会想法提高电路的功率因数。

三相交流电路的分析、计算,三相负载的三相四线制YN形联结 联结线路如图8-11所示,一般称为三相四线制电路。该电路中:

IQY=UU/ZU=UV/ZV=UW/ZW=ILY

UQY=ULY/√3

cosQQ=RQ/zQ

SQ=UQIQ, PQ=UQIQcosQQ

QQ=UQIQsinQQqq

三相负载的总功率为:

s=p2+q2

P=Pu+Pv+Pw

q=Qu+Qv+Qw

中线N上的电流由基尔霍夫电流定律可得:

iN=iu+iv+iw

三相四线制电路中,中线N的作用在于使星形联结的不对称负载的相电压保持对称。若中线断开后,各相电压的高低依各相阻抗的大小而定。阻抗大的电压高、阻抗小的电压低。因此,在三相四线制供电线路中,不允许在中线上装设熔断器,并力求三相负载平衡。

三相负载的三相三线制Y形联结 在丫形联结中,若各相负载都相等,则:

IN=iu+iv+iw=0

可以把中线N去掉而成为三线制Y形联结。在这样的电路中,总功率即为:

S=3sq=3uqiq=3uLiL

P=3Pq=3uqcos♀q =√3uLiLcosq♀

Q=3Qq=3uqiqsinqq=√3uLiLsinqq

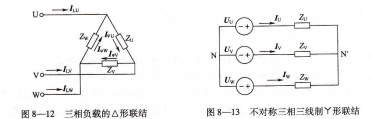

三相负载的△形联结 联结方式如图8-12所示。由图中可知:

uq=uL

1q=iL/3

不对称三相电路的简单计算,不对称三相三线制Y形联结电路压法。设节点电压为yvN,则:

unn=uu/zu+uv/zv+uw/zw/1/zu+1/zv+1/zw

如图8-13所示,其计算方式宜采用节点电,三相负载的△形联结.

各相电流分别为:

iqu=uu-unn/zu

iqv=uv-unn/zv

iqw=uw-unn/zw

不对称三相三线制Y形联结,不对称负载△形联结电路 如图8-14所示。电路中各相电流:

iqu=uu/zu

iqv=uv/zv

iqw=uw/zw

各线电流可曲基尔霍夫电流定律得:

ilu= iqu-iqw

iLv=iqv-iqu

ilw=i♀w-i♀v
