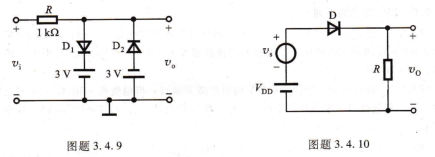

TL431CKTPR动态时,求二极管中的交流电流振幅和uo的交流电压振幅;求输出电压vo的总量。

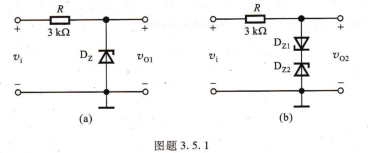

电路如图题3,5.1所示,所有稳压管均为硅管,且稳定电压vz=8Ⅴ,设ui=15sin ωtV,试绘出uoI和vo2的波形。

稳压电路如图题3,5.2所示。试近似写出稳压管的耗散功率Pz的表达式,并说明输人yI和负载RI~在何种情况下,Pz达到最大值或最小值;写出负载吸收的功率表达式和限流电阻R消耗的功率表达式。

稳压电路如图题3.5.2所示。若yI=1oⅤ,R=100Ω,稳压管的yz=5v,iz(min)=5mA,Jz(max)=50mA,问:负载rl的变化范围是多少?(2)稳压电路的最大输出功率PrM是多少?稳压管的最大耗散功率PzM和限流电阻R上的最大耗散功率PRM是多少?

设计一稳压管并联式稳压电路,要求输出电压yo=4Ⅴ,输出电流io=15mA,若输人直流电压yI=6Ⅴ,且有10%的波动。试选用稳压管型号和合适的限流电阻值,并检验它们的功率定额。

SPICE仿真习题,在室温(300K)情况下,若二极管的反向饱和电流为1nA,问它的正向电流为0.5 mA时应加多大的电压?二极管采用指数模型iD=is(equ/nD′l′T-1),其中Is=10ˉ9A,n=1, vT=26mV。

假设一硅二极管在0,7V的恒压降下运行,当温度在一30℃~50℃之间变动时,求二极管的最大电流与最小电流之比。使用指数模型iD=is(equD/nkt-1),其中rs=10-8, n=2, k=1.38×10ˉ23J/k, q=1.6×10-19C。

电路如图3.4.10a所示,R=1 kΩ,yREF=5V,二极管反接,且is=10nA,n=2。试用SPICE分析电路的电压传输特性uo=f(ui);若输人电压oIvi10sin ωt(V),求uo的波形。(D为1N4148)

电路如图题3.5.2所示,稳压管选用1N4733(yz=5.1Ⅴ,Jz(mx)=178mA,JzT=49mA),若输人直流电压yl=10v,R=30Ω,输出稳压值vo=5,1V,试用SPICE分析稳压电路的电压不小于5V时,输出电流的范围。

双极结型三极管(BJT①)是一种三端器件,内部含有两个离得很近的背靠背排列的PN结(发射结和集电

结)。两个PN结上加不同极性、不同大小的偏置电压时,半导体三极管呈现不同的特性和功能。BJT是放大电路最重要的组成之一。

放大电路的功能是将微弱的电信号不失真地放大到需要的数值。为了增强微弱的电信号,几乎每个电子系统中都要用到放大电路。

本章将首先介绍BJT的结构、工作原理、7-r特性曲线和主要参数。接着以共发射极基本放大电路为例,介绍放大电路的直流偏置及两种基本分析方法,即图解法和小信号模型分析法。然后重点讨论实用的共发射极、共集电极和共基极三种基本放大电路。分析、计算这些电路的增益、输入电阻、输出电阻和频率响应,并总结出它们的性能特点。

CI BJT为Bipolar Junction Transistor的缩写。

数器的逻辑图。为了应用的灵活性,除清零信号C尺外,二进制计数器和五进制计数器的输人端、输出端均是独立引出的。

例6.5.2 将图6.5.17所示的电路按以下两种方式连接:

CPO接计数脉冲信号,将O0与CP1相连。

CP1接计数脉冲信号,将o3与CPO相连。

试分析它们的逻辑输出状态。

解:按①方式连接时,计数脉冲先进行二分频,然后进行五分频。从0000状态开始,依次分析,得到的状态表如表6,5.8左半边所示。Q3、Q2、Ol、O0输出为8421 BCD码。

按②方式连接时,计数脉冲先进行五分频,然后再二分频。分析得到的状态表列于表6.5.8右半边。可以看出,Q。的权值等于5,03、02、01的权值分别为4、2、1,这种编码称为5421 BCD码。因此,电路构成5421 BCD码计数器。

两种连接方式的状态表任意而成。用当的电路连接则只需一个/lf进制集成计数器;如果u<Ⅳ,则要用多个M进制计数器来构成。下面结合例题分别介绍这两种情况的实现方法。

例6.5.3 用74LⅤC161构成九进制加计数器。

解:九进制计数器应有9个状态,而74LVC161在计数过程中有16个状态。因此属于乃r)Ⅳ的情况。如果设法跳过多余的7个状态,则可实现模计数器。通常用两种方法实现,即反馈清零法和反馈置数法。
