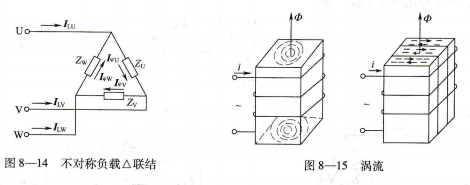

PEF20470H V1.3涡流及趋肤效应,涡流 把一整块金属放在通有交变电流的线圈中,由电流产生的交变磁通穿过金属块,在金属块内产生旋涡状的感应电流,称为涡流,如图8-15所示。涡流也是一种电磁感应现象。涡流在金属(铁块)中流动,由于整块铁芯的电阻很小,涡流常常达到较大数值,使铁芯发热而形成损耗,即铁损的一部分。涡流产生的磁通将阻止原磁通变化,削弱原磁场作用,称为去磁。

减小涡流的一般方法是把整块铁芯换成由许多硅钢片叠合而成的铁芯。

在另一种情况下,可以利用涡流产生的热来加热金属,比如高频感应炉。

趋肤效应 导体通过交流电时,由于产生的电磁感应,会使导体表面的电流密度较大,内部的电流密度较小,这种现象称为趋肤效应。趋肤效应使得流过导体的电流比较集中地分布在导体表面,频率越高,此现象越明显。因此,导体对直流的“欧姆电阻”和对交流的“有效电阻”在数值上是有差别的。

电工测量技术知识,仪器、仪表概述,把被测的电量或磁量与同类标准量相比较的过程叫电工测量。用来测量各种电量和磁量的仪器仪表统称为电工测量仪表。

电工测量仪表的分类,指示仪表类 包括各种安装式、可携式及实验室用的指示仪表以及电能表等。

比较仪器类 包括直流比较仪器和交流比较仪器(直流电桥、交流电桥等)。

数字式仪表和巡回检测装置类 数字式仪表是采用逻辑电路,用数码显示器显示被测量的仪表。数字仪表加上选择控制系统就构成巡回检测装置。

记录仪表和示波器 把被测量随时间变化的关系记录下来的仪表叫作记录仪表。用来观察和记录变化迅速的被测量的仪表叫作示波器。

扩大量程装置和变换器 扩大量程装置指分流器、附加电阻、电压互感器、电流互感器等。变换器是指将非电量(如压力、温度等)变换成电量的装置。

电工测量仪表的基本工作原理 电工指示仪表在测量时,被测量作用于仪表的测量机构,使之产生一个机械角位移,由指示装置(指针、光标等)指示在标度尺的

不同刻度线上而获得被测量数值。用比较仪器测量时,被测量与度量器在比较仪器中进行比较而获得被测量数值。数字式仪表是利用模一数变换,将被测模拟量转换成数字量,经数字编码处理后再以数字形式显示出来的仪表。

用指示仪表测量,可以直接读得被测量数值,使用方便,仪表成本低、易于维修,

但测量准确度不高,故多用于一般性测量。用比较仪器测量,操作麻烦,费时,设各成本高,维修要求高,但其准确度较高,故多用于精密测量或实验室测量。数字式电工仪表因其灵敏度高、输入阻抗大、频率范围宽、测量速度快,显示清晰直观、操作方便,并向着智能化方向发展,在现代电工测量中应用越来越广泛.

测量误差与数据处理,测量误差 在实际测量过程中,由于各种原因的影响,会使测量结果与被测量真实值之间存在着差异,这个差异称为测量误差。测量误差一般可以分为三类:

系统误差 在测量过程中遵循一定规律且保持不变的误差.造成这种误差的主要原因是仪表本身的误差。另外,测量方法误差及测量人员感觉器官不够完善也会产生系统误差。

偶然误差 在测量中出现的大小和符号都不确定的误差。主要是由于周围环境的偶发原因所造成的。

疏失误差 在测量中出现的因操作者疏失大意而形成的严重歪曲测量结果的误差。

对测量数据的处理,对系统误差的处理 消除或减小这类误差常用的方法是:引入更正值进行处理;采用特殊的测量方法(替代法、正负误差消去法等)进行处理。

对偶然误差的处理 在条件许可的前提下,采用尽可能多的重复测量,将所得数据求其算术平均值,即可得到较准确的测量结果。

对疏失误差的处理 对含有疏失误差的数据应该摒弃,重新进行测量。

电桥,电阻、电容和电感参数的测量,在电工测量中占有重要的地位。测量方法可以采用直读法,但是为了得到较高的测量精度,应用更多的是电桥类仪器测量法。电桥是一种比较式的测量仪器,在电磁测量中应用广泛,其特点是灵敏度和准确度高。电桥包括直流电桥和交流电桥两大类,直流电桥又分为单臂电桥和双臂电桥。
