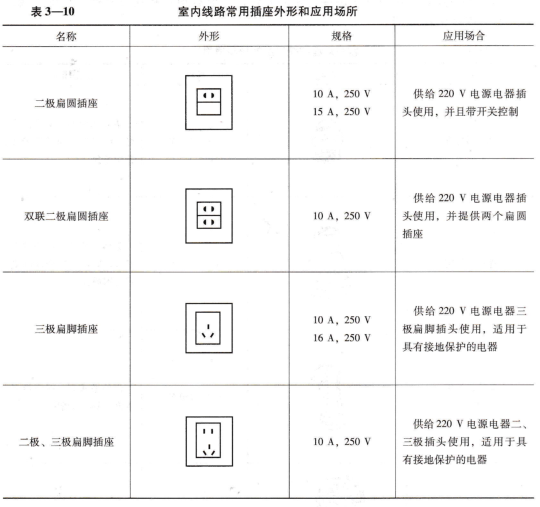

UPD75004GB-865-3B4插座用于为移动照明电器、家用电器和其他用电设备提供电源,插座有明装和暗装之分,按基本结构分为单相双极双孔、单相三极三孔(有一极为保护接地)和三相四极四孔(有一极为保护接零或保护接地)插座等。一块面板上按其插座的个数分有单联、双联、二联插座等。有的插座面板上带有电源指示灯、开关和熔断器。室内线路常用插座外形和应用场所见表3-10。

照明器具安装的要求,照明器具安装包括灯具、开关、插座和挂线盒等的安装,它是建筑电气安装工程的主要分项工程,在安装技术要求方面,可概括为八个字:正规、合理、牢固、整齐。

照明器具安装的具体要求如下:

各种灯具、开关、插座和挂线盒以及所有附件的品种规格、性能参数,如额定电压、额定电流必须满足使用的要求。

灯具和附件应适应使用环境的需要,如在户内特别潮湿、易燃或易爆的场所,必须相应采用具有防潮或防爆结构的灯具和开关。

灯具的安装高度,室外一般不低于3m,室内一般不低于2.4m。如果情况特殊

难以达到上述要求,可采取相应的保护措施或改用36V安全电压供电。

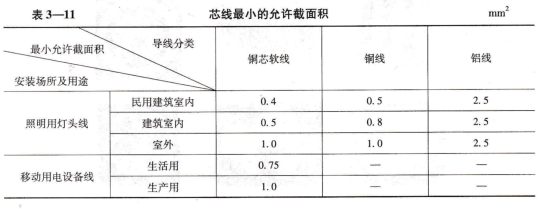

根据不同的安装场所和用途,照明灯具使用的导线最小芯线截面积应符合表3-11的规定。

室内照明开关一般安装在门边便于操作的位置上,拉线开关一般离地2~3m,跷板暗装开关一般离地1.3m,与门框的距离一般为150~200 mm。

明插座的安装高度一般应离地1.4m,在托儿所、幼儿园、小学校等明插座一般应不低于1,8m;暗装插座一般应离地300 mm。同一场所安装插座的高度应一致,其高度相差一般应不大于5 mm,几个插座成排安装高度差应不大于2 mm。

室内壁灯、吸顶灯要牢固地安装在建筑物的平面上。吊灯必须接装挂线盒,每只挂线盒只允许接装一盏电灯(双管日光灯及特殊吊灯例外)。吊灯电源引线的绝缘必须良好,较重或较大的吊灯必须采用金属链条或其他方法支持。灯具和附件的连接必须正确、牢固、可靠。

照明器具的安装,灯具的安装包括室内和室外的安装,室内灯具的安装方式主要是根据配线方式、室内净高、对照度和环境等要求来确定的,照明灯具按安装方式可为悬吊式、嵌入式、吸顶式、壁装式及座装式等,室内常见灯具的安装方式如图3-80所示。

室内灯具的固定一般需要用到挂线盒和木台两种配件,木台先固定在屋顶或墙上,然后将挂线盒固定在木台上。

木台的安装,木台安装前应先进行加工,在木台面上用电钻钻三个孔,孔的大小应根据导线截面积选择,一般为φ3~4 mm。如果是导线明配线,应在木台正对导线的一面锯两个豁口,接着将导线卡入圆木的豁口中,用木螺钉穿过木台固定在事先完工的预埋木桩上,如图3-81所示。
