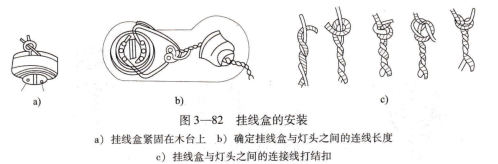

XU898F0挂线盒的安装以塑料挂线盒安装过程为例。先将木台上的电线头从挂线盒底座中穿出,用木螺钉将挂线盒紧固在木台上,如图3-82a所示。然后将伸出挂线盒底座的线头剥去15~20 mm绝缘层,弯成接线圈后,分别压接在挂线盒的两个接线柱上。再按灯具的安装高度要求,取一段塑料花线作为挂线盒与灯头之间的连接线,上端接挂线盒内的接线柱;下端接灯头接线柱,如图3 82b所示。为了不使接线柱处承受灯具重力,吊灯电源线在进入挂线盒盖后,在离接线端头40~50 mm处打一个灯头扣,如图3-82c所示。这个结扣正好卡在挂线盒孔里,承受着悬吊部分灯具的重量。

如果是瓷质挂线盒,应在离上端头60 mm左右处打结,再将线头分别穿过挂线盒

两棱上的小孔,固定后与穿出挂线盒底座的两根电源线头相连接,最后将接好的两根线头分别弯人挂线盒底平面两侧。其他的操作方法与塑料挂线盒的安装方法相同。

挂线盒紧同在木台上,确定挂线盒与灯头之间的连线长度,挂线盒与灯头之问的连接线打结扣.

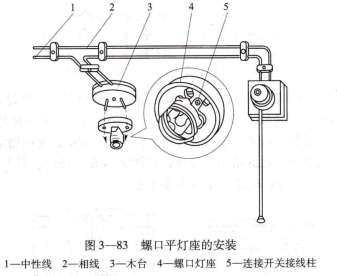

灯座的安装,平灯座的安装 平灯座上有两个接线柱,一个与电源的中性线连接,另一个与来自开关的相线连接。接线柱本身制有螺纹,可压紧导线。插口平灯座上两接线柱可任意连接,而螺口平灯座两个接线柱,必须把电源中性线(俗称零线)线头连接在通螺纹的接线柱上,把来自开关的连接线线头连接在通中心簧片的接线柱上,如图3-83所示。

图3 83 螺口平灯座的安装,1 中性线 2一相线 3一木台 4 螺口灯座 5 连接开关接线柱.

吊灯座的安装 吊灯座必须用两根胶合塑料软线或花线作为与挂线盒(接线盒)的连接线,其安装步骤是:

第一步 将导线两端绝缘层削去,并把线芯绞紧,便于接线。

第二步 如图3-84a所示,把上端导线穿人挂线盒。

挂线盒罩孔内打个结扣,使其能承受吊灯的质量,此时应使挂线盒罩盖3大口朝上,否则无法与底座1旋合。然后把上端两线头分别穿人挂线盒底座1的两个侧孔里,再分别接在两个接线柱上,最后旋上罩盖3。

第三步 如图3 84b所示,将下端导线穿人吊灯座盖4的孔内并打结,然后把线头分别接在灯头的两个接线柱上,罩上灯头座盖即可。安装好的吊灯如图3-84c所示。

安装好后灯泡的高度一般规定离地面2.5m,也可以是成人伸手向上碰不到为准,且灯头线不宜过长,也不应打结。
