HD63C01YOCP并联电路的等效电容量等于各个电容器的电容量之和,即C=Cl+C2。

每个电容器两端的电压相同。

并联电路的总电量等于各个电容器电量之和,即q=q1+Q2。

电容器的混联 既有电容器串联又有电容器并联的电路叫作电容器的混联电路。在计算电路的等效电容量时,应根据电路的实际情况,分别利用串联和并联等效方法逐步化简,最终得到所需的结果。

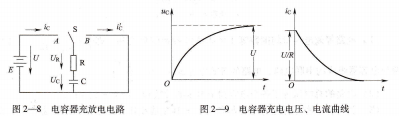

电容器的充、放电,电容器的充电 电容器在外加电压的作用下储存电荷(相当于电压建立)的过程叫充电。如图2-8所示,当开关S与A点接通瞬间,电容器极板上的电荷等于零,在电源电场力的作用下,电荷向电容器移动,电容器两极板上开始逐渐积累数量相等的异性电荷,电容器两端电压逐渐升高。电路中形成的充电电流由起初的最大值逐渐减小。当电容器与电源之间的电位差为零时,充电电流变为零,充电过程结束,此时σc=E。整个充电过程中,电容器两端电压仍c的升高以及电路中充电电流jc的减小,都是按指数规律变化的。电容器两端电压及充电电流的变化如图2-9所示。

电容器的放电 电容器向外释放电荷的过程叫放电。如图2-8所示,当电容器充电结束后,将开关与B点接通,此时电容器可看成一个等效电源,通过电阻R进行放电,在电容支路中将出现与充电电流方向相反的放电电流ic。放电电流的值由刚开始放电时的最大值逐渐减小,电容器两端的电压也随之降低,如图2―

10所示。当电容器两端电压uc降为零时,电路中的放电电流jt也为零,放电结

束。在放电过程中,电容器两端电压uc的降低和电路中放电电流jt的减小,都是

按指数规律变化的。

时间常数 在充电、放电过程中,电容器两端电压和电路中充、放电电流的变化快慢是与电容器的容量和电路中电阻的大小有关的。电阻R与电容C的乘积叫RC电路的时间常数,用t表示,即

             t=RC

t越大,充放电所需时间越长;t越小,充放电所需时间就越短。

磁与电磁的基本知识,能够吸引铁、镍、钴等物质的性质称为磁性。具有磁性的物体叫磁体。磁体两端磁性最强的区域叫磁极。每个磁体都有两个磁极,即南极(S)、北极(N)。两个磁体之间具有同极性相排斥,异极性相吸引的特性。磁极间的这种相互作用力也叫磁力。磁体周围存在的磁力作用的空间称为磁场。一般都用磁力线来直观、形象地表示磁场的强弱和磁力的方向。在磁体外部,磁力线由N极指向S极;在磁体内部,磁力线由s极指向N极。

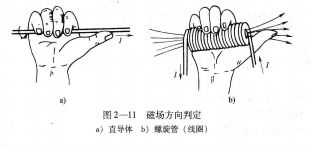

电流的磁场通电导体的周围有磁场存在G导体中通过电流时产生的磁场方向可,用安培定则(又称右手螺旋定则)来判断。当通电导体为直导体时,用如图2-11a所示方法进行:右手握直导体,拇指的方向为电流方向,弯曲四指的指向即为磁场方向。当通电导体为螺旋管(线圈)时,用如图2―11b所示方法进行:右手握螺旋管,弯曲四指表示电流方向,拇指所指的方向即为磁场方向。
