UPC2746TB放正端的输人信号必须是滤除了整流纹波后的电压。

运算放大器是放大倍数极高的器件,一旦其正端输人电平高于负端输入,即uab<0时,运放将输出高电平;而正端低于负端,即uab>0时,运放输出低电平。这样,靠uab电压中的纹波实现了脉冲调制。当仍汕中的直流电压分量uabD变化时,运放输出的脉冲玑宽度也将随之变化。UabD增大,运放输出电压叽脉宽变窄;UabD减小,则相反。运放的输入输出波形如图5-10所示。

切口运算放大器的输人输出波形

放大、控制执行电路和励磁机的平均励磁电流

图5-5中,t1和T2组成调压器的功率放大电路,它将运算放大器的输出信号进行功率放大,以驱动执行回路,同时对脉冲信号起到整形作用。

t3和励磁机的励磁绕组wjj组成了调压器的控制执行回路,是调压系统的执行环节。该回路电流就是励磁机的励磁电流ijj,具有脉动特性,其平均值ijj决定了发电机输出电压ug的大小,其大小为:ijj=ujj/rjj=ejj/rjjq                     (5-20)

式中:Ejj―励磁机励磁绕组电源电压;

Rjj---励磁机励磁绕组电阻;

ujj―励磁机励磁绕组端电压的平均值;

σ=ton/T---末级晶体管导通比,

其中:tom为晶体管导通时间,T为开关周期。

图5-11所示为控制回路的工作特性。

调制、放大电路的工作特性,设运放A处于理想工作状态,即uab>0时,输出低电平;而uab<0时,输出高电平,且放大电路仅起功率放大作控制回路工作特性用,没有任何延迟效应,所以,只要uab<0,T3就饱和导通;而uab>0时,T3截止。

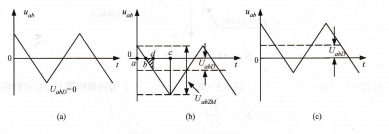

图5-12所示为uabd的三种不同取值与σ的变化规律。假设整流滤波后经比较电路输出的电压uab为理想的三角波,由该图(b)可推得σ=tom/t=bc/ac=bd+cd/ac.由于c点对应为三角波周期的一半,故有cd/ac=0.5,则bd/ac=-uabd/uabzm,所以:

可见uabd=0时,σ=0.5;uabd<0时σ>0.5;Uabd>0时σ<0.5。

图5-13所示为调压器调制放大电路的工作特性σ=f(UabD),其斜率由平均值uabd与纹波峰峰值Uabam确定。

调压器放大电路的工作特性,调压器工作特性,调压器工作特性是指其输人(即被调量ijj)与其输出(即励磁电流ijj或励磁电压平均值ujj)的函数关系,即ijj(或ujj)=f(ug)。

当ug变化时,Uabd变化,运放A输出脉冲电压宽度变化,T3管导通比σ也改变,起到调节ijj(或ujj)的作用。

由调压器的检测比较特性(见图5-14曲线1)、放大电路特性(见图5-14曲线2)和控制回路特性(见图5-14曲线3),采用作图法可作出调压器工作特性ijj=r(ug),如图5-14曲线4所示。
