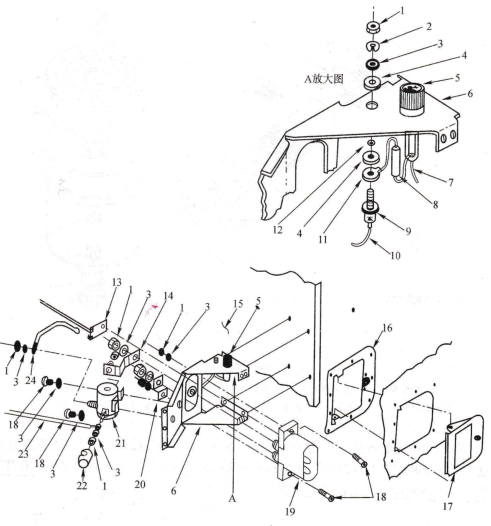

HY62WT08081EDG-70C典型的安装图,1―螺帽;2一锁紧垫圈;3―垫圈;4―绝缘垫圈;5―保险丝;6一支架(参考);7―到电瓶接触点的导线;8―电阻 075欧姆;9一二级管;10一连接外部、电源、接收器的导线;11―焊片;12一间隔片;13―二级管插件板;14一汇流条;15一防火墙(参考);16―加强板;17―口盖;18一螺钉;19―插座;20一接地搭接片;21―外部、电源接触点;22一罩盖;23―电源电缆线;24―接触点控制导线

分解图,带有图示的零件清单上经常利用分解图显示出一个装配图中的每个零件,并在延长线外给出了所有零件的相关位置,以便于根据每个零件的外形和名称或零件清单上的参考号来辨认每个零件,如图5-24所示。

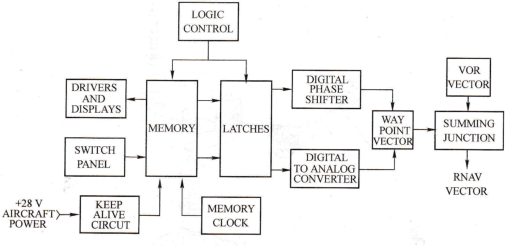

框图,随着电器和电子系统及元件的日趋复杂,用来帮助机械员确定故障的备种手段方法也得到了发展,这些系统的大部分维修是由识别和替换失效部件这两个步骤组成的,通过框图来分析和解决问题是比较实用的。当用框图检查系统故障时,机械员能确定故障位置及正确的更换模块,方便快捷地完成排故工作。

如图5-25所示,该图里的每一个方块代表一个组件,其中包含许多元件,通常是一块电路板或其他的可更换单元。

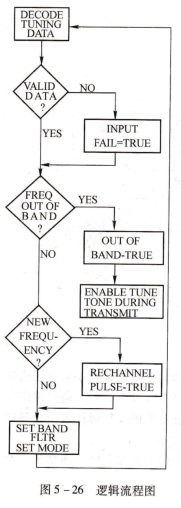

逻辑流程图,为了更进一步帮助排故,我们可以使用逻辑流程图。逻辑流程图通常表示一个工作程序,沿箭头对一个系统进行排故。矩形框是任务框,告诉做什么;而菱形框是判断框,须要做出判断。每一个菱形框有一个输人和两个输出,与条件相匹配的是紧随其后的矩形框内的指令。

逻辑图是利用逻辑程序进行排故工作的指南,通过利用逻辑图可以缩短排故时间。一个逻辑流程图指出了用逻辑跟踪的方法进行排故的步骤,如图5-26所示。

形象示意图,在各种手册中,经常有电器和液压系统的形象示意简图。在形象示意简图中,用各种符号形象地表示元件,而不是使用国际上通用的标准符号。如图5-27所示,电源形象示意简图能帮助机械员方便快捷地了解飞机电源系统的操作。

原理图用来解释工作原理,不给出这些零件的形状或它们的实际功能,如图5-28所示的原理图用来帮助我们理解一个恒速螺旋桨的工作原理,并没有给出其结构及安装的详细．
