LP2985IM5X-2.7说明零件的名称、材料、数量、制图比例、图号以及装配号等内容的标题栏。

尺寸为准。一个零件图可以用多个零件图。在零件图的标题栏中有“75′to281″Ft(u).375″视图表示,但只能画在一张图纸上,一张图纸可以画多个dctail”字样。弹簧规格15-35 LBs,QQ|lRO,375￠o.281″材料一钢.

典型的零件图,当绘制一张零件图时,要有一个严格的制图比例和尺寸,但是由于绘图时的误差,图纸上的零件尺寸并不与实物的尺寸一样,因此绝不能丈量图纸上的尺寸,而总是要以所标注的.

装配图,当所有的零件制成后,根据装配图装配成各种部件。装配图是表示部件中零件间的相对位置、连接方式、装配关系的图纸。如图5-22所示,装配图给出了多个零件、组合件或装配件中的装配关系以形成部件。

装配图中应包括下列5项内容:

零件清单;

位置尺寸;

装配、紧固方法;

装配图号;

高一级的装配图号(安装图号)。

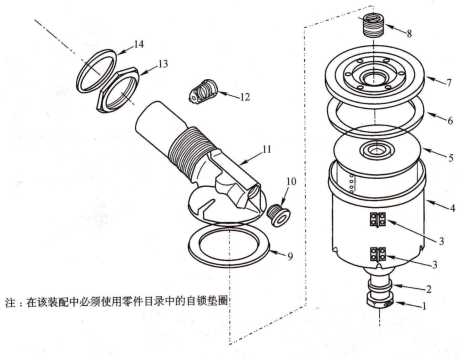

注:在该装配中必须使用零件目录中的自锁垫圈

典型的装配图,1 空心螺栓;2 金属垫圈;3一安全线卡;4 外筒;5 滤芯;6一垫圈;7 盖子;8一插人螺纹;9一上垫圈;10一螺栓;11一连接器;12一旁通活门;13一螺母;14-0型环一个装配图中可能包括一些或全部这个装配图中的零件图。如果零件图画在装配图纸上,这个零件在装配图上可以用符号表示或只给出零件的位置,而不画出实形。在装配图的中有‘‘assen1bl

安装图用于描述部件安装在飞机上或飞机某一区段上的确切位置和方式,如图5-23所示。一个安装图包括下列内容:

部件清单;

位置尺寸;

装配、紧固方法;

图号。

很多时候安装图、装配图和零件图是画在一起的,这样一个安装图实际上是零件一装配-安装图。中有“insta11ation”。通常与实际安装不相关的飞机部分亦在图中以参考线显示出来,以便于正确定位所安装的零件。
