S3P80F9XZZ-SO99在链传动中,最常用的是套筒滚子链和齿形链。

套筒滚子链,单列套筒滚子链的构造如图4-21所示,它是由外链板1、销轴2、内链板3、套筒4及滚子5所组成。内链板3压配于套筒4的端部,销轴自由地穿过套筒4,外链板1再压配于销轴的端部上。为了减轻链条与链轮啮合时的磨损,在套筒外还套上可以自由转动的滚子5,用它把滑动摩擦变为滚动摩擦。相邻两销轴间的中心距称为链节距,简称链节,以p表示,它是链条的主要参数。这样,当链节屈伸时,套筒可绕销轴自由转动。内外链板均制成“8’字形,使链板各戳面的抗拉强度近于相等,并减轻重量。

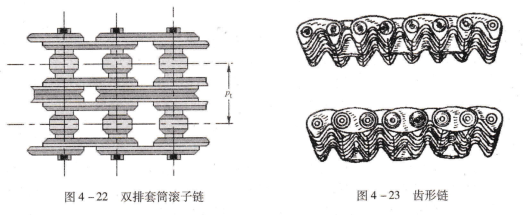

套简滚子链的构造图当速度较低,载荷不大时9也可不用滚子,这种链叫套筒链。当单排套筒滚子链承载能力不够或所选用的链节太大时9可采用小链节的多排套筒滚子链9如图4-22所示。但多排链由于加工精度的影响9作厢力分布不易均,困此不推荐采用四排以上的链。

齿形链(也叫无声链)是由一组齿形链板并列铰接而成,如图4-23所示。工作时通过链板侧面的两直边与链轮齿相啮合。与套筒滚子链相比,其传动平稳，噪声小,承受冲击性能较好,工作可靠。但重量较大,结构复杂,价格较贵,多用于高速或运动精度较高的传动中。

双排套筒滚子链,齿形链,链传动的维护与润滑.

链传动的使用与维护,为保证链传动的正常工作,在链传动的使用过程中应注意如下问题:

为保证链条与链轮的正确啮合,链传动装置要精确安装,以保持两轴相互平行及两轮位于同一平面内,否则将引起脱链或不正常的磨损。

在链条安装时,无需给链条以初拉力,由其自重通常已足能保证它与轮齿的正常啮合。但为了便于安装和调整以及消除因磨损而使链条伸长所引起的过度松弛,在链传动中应设置张紧装置。其张紧方法与皮带传动类似,常用的方法是把两轮之一装在滑轨的机座上,以便调节中心距;或设张紧轮;也可以从链条中去掉两节链节重新接头。

为了人员的安全,防止灰尘侵入,减小噪音以及便于采用最完善的润滑方法等目的,通常把链传动封闭在特制的护罩中。

链传动的润滑,为提高链传动的工作能力及延长寿命,对链传动应进行润滑。润滑方法有下列4种:

人工定期润滑:每隔15~25h.用油壶或油刷在链条松边加润滑油一次。适用于功率小、速度低或不重要的开式链传动。

滴油润滑:用油杯或注油器通过油管将润滑油滴于松边内外链板间隙处,每分钟滴油5-20滴,适用于速度小于3nys时。

油池润滑;将主动或从动链轮之一浸人油池中连续润滑,链轮浸于油中的深度为6-12m路9适用于速度在3~8勘/s时。

压力润滑去当速度大于8砌/s时,可用油泵循环供油,循环油起润滑和冷却作用。

常的滑脂润滑,则在潮工作时,可用钙基润滑脂;在温度高于100℃的环境中i1L作时,可用钠基润滑脂或用含10%~20%石墨的润滑脂。
