STD302Srbe=rbb+(1+b)26(mv)/ieq(ma)   (4.3.7b)

特别需要指出的是:

流过rbb的电流是Jb,流过re的电流是Je,(1+b)re是re折合到基极回路的等效电阻。

rbe是交流(动态)电阻,只能用来计算放大电路的动态性能指标,不能用来求静态工作点Q的值,但它的大小与静态电流rEQ的大小有关。

式(4.3.7b)的适用范围为0,1 mA<rm<5 mA,超出此范围时,将会产生较大误差。

PNP型BJT与NPN型BJT的小信号模型是相同的。

用H参数小信号模型分析基本共射极放大电路,以图4.3.14a所示基本共射极放大电路为例,用小信号模型分析法分析其动态性能指标,具体步骤如下:

画放大电路的小信号等效电路

首先画出BJT的H参数小信号模型(一般用简化模型),然后按照画交流通路的原则(将放大电路中的直流电压源对交流信号视为短路,同时若电路中有耦合电容,也把它视为对交流信号短路),分别画出与BJT三个电极相连支路的交流通路,并标出各有关电压及电流的假定正方向,就能得到整个放大电路的小信号等效电路,如图4,3,14b所示。

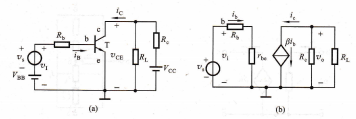

基本共射极放大电路,(a)原理图 (b)小信号等效电路

估算rbc,按式(4,3.7b)估算rbe,为此还要求得静态电流JEQ。

求电压增益Ar,由图4.3.14b可知vi=ib(Rb+rbe)

uo=-ic(Rc||RL)=-bjbRt

双极结型三极管及放大电路基础,根据电压增益的定义,式中负号表示共射极放大电路的输出电压与输人电压相位相反,即输出电压滞后输入电压180°,同时只要选择适当的电路参数,就会使vo>vi,实现电压放大作用。

计算输人电阻Ri,根据第1章所介绍的放大电路输人电阻的概念,可求出图4,3.14所示电路的输人电阻vi ib(Rb+rbe)  Rb+rbe共射极放大电路的输入电阻较高。

计算输出电阻Ro,利用第1章介绍的外加测试电压求输出电阻的方法,可得到求图4.3.14a所示电路输出电阻的电路,如图4,3.15所示。

由该图求得输出电阻求基本共射极放大电路的输出电阻对输入、输出电阻的要求,应由放大电路的类型(电压放大、电流放大、互阻放大、互导放大)决定,这在第1章中已经介绍过。对于共射极放大(电压放大)电路而言,Ri越大,放大电路从信号源吸取的电流越小,输人端得到的电压oi越大。而Ro越小,负载电阻RL的变化对输出电压u。的影响越小,放大电路带负载的能力越强。

例4.3,2 设图4.3,16所示电路中BJT的刀=40,rbb=200Ω,yEQ=b=0

放大电路的分析方法,0.7Ⅴ,其他元件参数如图所示。试求该电路的au、ri、Ro。若RL开路,则au如何变化?

图4.3.16例4.3,2的电路图

解:画出图4,3.16所示电路的小信号等效电路,如图4.3.17所示。

图4,3.17 图4.3,16的小信号等效电路

求JEQ及rberEQ≈Q=4=1.6 mA

rbc=rbh+(1+p)u=2Ω+(1+40)2±y≈66Ω1.6 mA

Ri=Rb||rbe≈0.866 kΩ

Ro≈Rc=4 kΩ

RL开路时,u=-uf=uy|≈-1a4Ar的数值增大了。

小信号模型分析法的适用范围,当放大电路的输入信号幅度较小时,用小信号模型分析法分析放大电路的动态性能指标(h、Ri和Ro等)非常方便,计算结果误差也不大。即使在输入双极结型三极管及放大电路基础.
