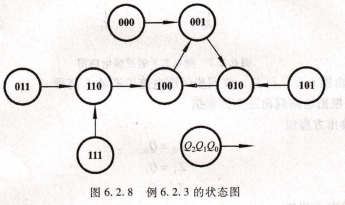

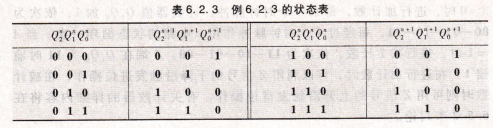

FQP34N20画出状态图，根据状态表可画出电路的状态图,如图6.2,8所示。由图可见,001、010、100三个状态形成闭合回路,电路正常工作时,其状态总是按照回路中的箭头方向循环变化。这三个状态构成了有效序列,称它们为有效状态,其余的五个状态则称为无效状态。从状态图还可以看出,无论电路的初始状态如何,经过若干CP脉冲之后,总能进入有效序列。电路具有的这种能力称为自启动能力。因此,该电路是具有自启动能力的同步时序电路。

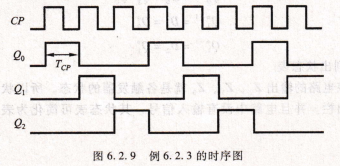

画出时序，设电路的初始状态为Ｑ2Ｑ1Ｑ0=000,根据状态表或状态图，可画出时序图，如图6.2.9所示．

逻辑功能分析，仅由状态表是不太容易观察该电路逻辑功能的,而由状态图可见,电路的有效状态是3位循环码。从时序图可以看出,电路正常工作时,各触发器的0端轮流出现一个脉冲信号,其宽度为一个CP周期,即1 rcp,循环周期为3 rcP,这个动作可以看作是在CP脉冲作用下,电路把宽度为1%P的脉冲依次分配给O0、01、Q2各端,因此,电路的功能为脉冲分配器或节拍脉冲产生器。

下面介绍米利型和穆尔型时序电路。

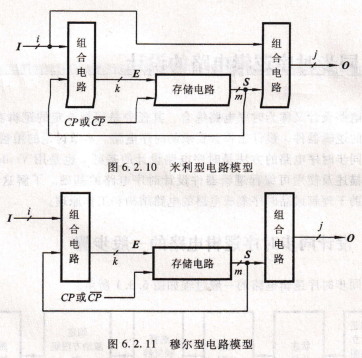

图6.2.1所示的电路输出是输入变量A及触发器输出Ql、Q。的函数,这类时序电路亦称为米利型电路①或米利型状态机,它的一般化模型如图6.2.10所示,事实上是将图6.1.1中的组合电路拆解成输入、输出两部分。与米利型电路不同,图6.2.4和图6.2.7中的电路输出仅仅取决于各触发器的状态,而不受电路当时的输人信号影响或没有输人变量,这类电路称为穆尔型电路②或穆尔型状态机,其模型如图6.2.11所示。
