SG2813J/883B 6线-64线译码器
发布时间:2019/10/12 23:29:13 访问次数:3614
SG2813J/883B逻辑符号说明 74x139逻辑符号框外部的E、Y0~Y3作为变量符号,表示外部输人或输出信号名称,字母上面的“-”号说明该输入或输出是低电平有效。符号框内部的输人、输出变量表示其内部的逻辑关系。当输人或输出为低电平有效时,符号框外部逻辑变量E、Y0~Y3的逻辑状态与符号框内相应的E、 Y0~Y的逻辑状态相反 。在推导表达式图4.4.874x139逻辑符号的过程中,如果低有效 的输人或输出变量上面的 “— ” 号参与运算 ,则在画逻辑图或验证真值表时 ,注意将其还原为低有效符号 。
下面着重介绍 CMOs器件 74HC138的逻辑功能及应用 。
74HC138是3线-8线译码器 ,其功能表如表4,4.6所示 。该译码器有3位二进制输人A2、 A1、A。 ,它们共有8种状态的组合 ,即可译出8个输出信号Y0~Y7,输出为低电平有效 。此外 ,还设置了E3、 E2和E13个使能输入端 , 为电路功能的扩展提供了方便 。由功能表可知 ,当 E3=1,且E2=E1=0时 , 译码器处于工作状态 。由功能表可得
yO=E3.E2.E1· A2· A1· A0

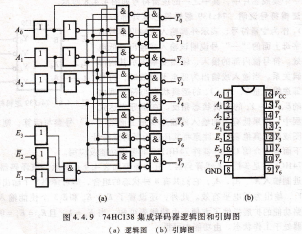

其他各输出端的逻辑表达式读者可以自行推导 。根据各输出端的逻辑表达式 可以画出逻辑图 ,如图4.4,9(a)所示 ,图4,4.9(b)所示为引脚图 。 利用3线 一8线译码器可以构成4线 一16线 、5线 一32线 或 6线 一64线译码器 。
、
SG2813J/883B逻辑符号说明 74x139逻辑符号框外部的E、Y0~Y3作为变量符号,表示外部输人或输出信号名称,字母上面的“-”号说明该输入或输出是低电平有效。符号框内部的输人、输出变量表示其内部的逻辑关系。当输人或输出为低电平有效时,符号框外部逻辑变量E、Y0~Y3的逻辑状态与符号框内相应的E、 Y0~Y的逻辑状态相反 。在推导表达式图4.4.874x139逻辑符号的过程中,如果低有效 的输人或输出变量上面的 “— ” 号参与运算 ,则在画逻辑图或验证真值表时 ,注意将其还原为低有效符号 。
下面着重介绍 CMOs器件 74HC138的逻辑功能及应用 。
74HC138是3线-8线译码器 ,其功能表如表4,4.6所示 。该译码器有3位二进制输人A2、 A1、A。 ,它们共有8种状态的组合 ,即可译出8个输出信号Y0~Y7,输出为低电平有效 。此外 ,还设置了E3、 E2和E13个使能输入端 , 为电路功能的扩展提供了方便 。由功能表可知 ,当 E3=1,且E2=E1=0时 , 译码器处于工作状态 。由功能表可得
yO=E3.E2.E1· A2· A1· A0
其他各输出端的逻辑表达式读者可以自行推导 。根据各输出端的逻辑表达式 可以画出逻辑图 ,如图4.4,9(a)所示 ,图4,4.9(b)所示为引脚图 。 利用3线 一8线译码器可以构成4线 一16线 、5线 一32线 或 6线 一64线译码器 。
、
