PCS068SMU11飞机图纸规范与识图,当工程师和设计师设计一架飞机时,飞机在他们的脑海里只是一个构思s只有当飞机的设计构思呈现在图纸上,有关专业人员在上面增加专业技术要求后,所有这些构思才可能转变为飞机。

飞机工程图有多种形式,一些用于说明工作原理,而另一些则用于零件的加工，但在航空维修工作中我们关心的是有关飞机结构和指导维修飞机的工作图.

每张飞机图纸都有编号并有保存记录,图纸上的任何更改都将在更改栏中标注出来,用来指导有关人员生产需要的零件和部件的装配。

所有的飞机制造厂都有自己的工程图手册,详细描述了使用在图纸上的所有的线、符号和规范等。以前每个飞机制造厂都按照自己的标准绘制工程图“近年来钱机制图逐步趋网标准化。

投影及识图,投影及投影图

投影,物体在光线照射下,会在地面或墙上产生影子,根据这种自然现象人们创造了投影的方法,即投影线通过物体向选定的投影面投影,并在该投影面上得到图形的方法。工程上常用的投影法分为两类:中心投影法和平行投影法。

中心投影法,如图5-1所示,设S为投射中心,sa、SB、sC为投射线,平面P为投影面。延长S及、SB、sC与投影面P相交,交点a、b、c即为三角形顶点A、B、C在P面上的投影。由于投射线均从投射中心出发,所以这种投影法称为中心投影法。

常生、放映电影等均为中心投影的实例。

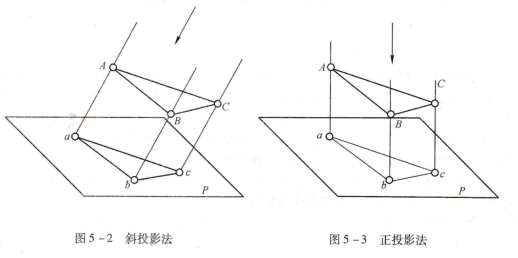

平行投影法,假设投射中心移到无限远处时,所有投射线互相平行,这种投影法称为平行投影法。根据投射线对投影面P的倾角不同,平行投影法叉分为斜投影法和正投影法两种。

斜投影法:投射线与投影,斜投影法,正投影法

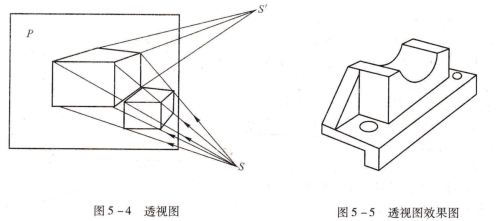

投影图透视图,用中心投影法将物体投射到单一投影面上得到的图形称为透视图,如图5-4所示。透视图与入的视觉习惯相符,能体现近大远小的效果,所以形象逼真,具有强烈的立体感,但作图比较麻烦,目前度量性差,常用于绘制机械或建筑工程的效果图,如图5-5所示。

轴测图,用平行投影法将物体连同确定其空间位置的直角坐标系投射到某单一投影面上得到的图形称为轴测图,如图5-6所示。物体上互相平行且长度相等的线段,在轴测图上仍互相平行,长度相等。轴测图虽然不符合近大远小的视觉习惯,但仍然具有很强的直观性,所以被广泛采用,如图5-7所示。
