LM1583CM-2.5在大多数的实际应用中,单管BJT组成的放大电路往往不能满是特定的增益、输人电阻、输出电阻等要求,为此,常把三种组态中的两种进行适当的组合,以便发挥各自的优点,获得更好的性能。这种电路称为组合放大电路,如共集一共射电路、共射一共基电路、共集一共基电路、共集一共集电路等。

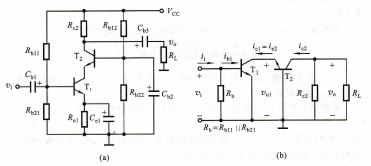

共射一共基放大电路,图4,6,1a是共射一共基①组合放大电路的原理图,其中T1是共射组态,T2是共基组态。由于两管是串联的,故叉称为串接放大电路。图4.6,1b是图4.6.1a的交流通路。

图4.6,1 共射一共基放大电路,(a)原理图 (b)交流通路

由交流通路可见,第一级的输出电压就是第二级的输人电压,即oo1=ui2,由此可推导出电压增益的表达式为

au=uo/ui=uo1/ui*uo/uo1=Au1*au2       (4.6.1a)

共射一共基、共集~共基组合放大电路常用在差分放大电路中。


其中   au1=-b1rl/rbe1=-b1rbe2/rbe1(1+b2)

所以 li=-rbe1* rbe1(1+u2)

(1+b2)rbe1=rbc2

Au=-b1(f2‖RI) (⒋6.1b)

式(4.6.la)说明,组合放大电路总的电压增益等于组成它的各级单管放大电路电压增益的乘积。这个结论可推广至多级放大电路。特别要注意的是,在计算各级的电压增益时,必须考虑级间的相互影响,即前一级的输出电压是后一级的输入电压,后一级的输入电阻是前一级的负载电阻RL。

由式(4.6.1b)可知,共射一共基组合放大电路的电压增益与单管共射极放大电路的电压增益接近。

共射一共基组合放大电路的重要优点是高频特性好,具有较宽的频带(见4,7节)。

根据输人电阻Ri的概念,共射一共基组合放大电路的输人电阻为

Ri=Rb‖rbel=Rbll||Rb21||rbel       (4.6.2)

式(4,6.2)说明,组合放大电路的输人电阻Ri等于第一级放大电路的输入电阻Ril。这个结论可推广至多级放大电路。

根据输出电阻Ro的概念,共射一共基放大电路的输出电阻为

Ro≈Rc2              (4,6,3)

式(4.6.3)说明,组合放大电路的输出电阻Ro等于最后一级(输出级)的输出电阻。这个结论可推广至多级放大电路。

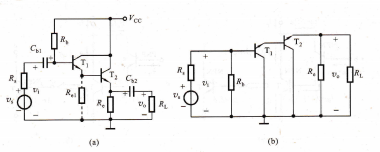

4点2 共集一共集放大电路,图4.6.2a是共集一共集组合放大电路的原理图,其中Tl和T2管一起构成复合管①。图b是它的交流通路。

对图4,6.2所示电路进行动态性能分析时,首先要了解由T1与T2组成的把两只或三只BJT按一定原则连接起来所构成的三端器件叫做复合管,又称为达林顿(Dar~linton)。

双极结型三极管及放大电路基础共集一共集放大电路(a)原理图 (b)交流通路


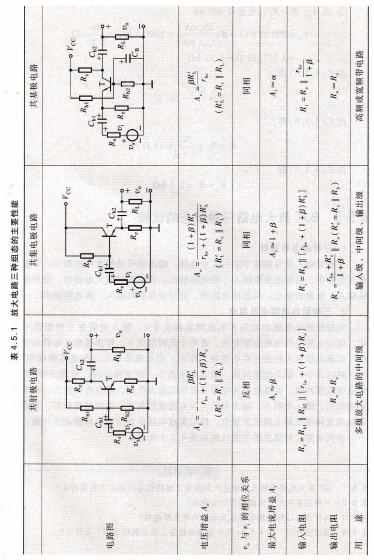

复合管的特性,求得它的相关参数,然后用式(4,5.2)~(4.5.4)求h、Ri和Ro。

复合管的主要特性,复合管的组成及类型,复合管的组成原则是:①同一种导电类型(NPN或PNP)的BJT构成复合管时,应将前一只管子的发射极接至后一只管子的基极;不同导电类型(NPN与PNP)的BJT构成复合管时,应将前一只管子的集电极接至后一只管子的基极,以实现两次电流放大作用。②必须保证两只BJT均工作在放大状态。图4.6.3即是按上述原则构成的复合管原理图。其中图a和b为同类型的两只BJT组成的复合管,而图c和d是不同类型的两只BJT组成的复合管。由各图中所标电流的实际方向可以确定,两管复合后可等效为一只BJT,其导电类型与T1相同。

复合管的主要参数,电流放大系数,以图4,6,3a为例,由图可知,复合管的集电极电流jc=jc1+ic2=1,j1+2Ji2=1jc+u2(1+b1)jc

所以复合管的电流放大系数

b=b1+b2+c1c2

一般有b1>>1,b2>>1,bl2>>u1+b2,所以

ui≈blb2               (4.6.4)

即复合管的电流放大系数近似等于各组成管电流放大系数的乘积。这个结论同样适合于其他类型的复合管。

输入电阻rbe由图4,6.3a、b可见,对于同类型的两只BJT构成的复合管而言,其输人绍合放大电路.








LM1583CM-2.5在大多数的实际应用中,单管BJT组成的放大电路往往不能满是特定的增益、输人电阻、输出电阻等要求,为此,常把三种组态中的两种进行适当的组合,以便发挥各自的优点,获得更好的性能。这种电路称为组合放大电路,如共集一共射电路、共射一共基电路、共集一共基电路、共集一共集电路等。

共射一共基放大电路,图4,6,1a是共射一共基①组合放大电路的原理图,其中T1是共射组态,T2是共基组态。由于两管是串联的,故叉称为串接放大电路。图4.6,1b是图4.6.1a的交流通路。

图4.6,1 共射一共基放大电路,(a)原理图 (b)交流通路

由交流通路可见,第一级的输出电压就是第二级的输人电压,即oo1=ui2,由此可推导出电压增益的表达式为

au=uo/ui=uo1/ui*uo/uo1=Au1*au2       (4.6.1a)

共射一共基、共集~共基组合放大电路常用在差分放大电路中。


其中   au1=-b1rl/rbe1=-b1rbe2/rbe1(1+b2)

所以 li=-rbe1* rbe1(1+u2)

(1+b2)rbe1=rbc2

Au=-b1(f2‖RI) (⒋6.1b)

式(4.6.la)说明,组合放大电路总的电压增益等于组成它的各级单管放大电路电压增益的乘积。这个结论可推广至多级放大电路。特别要注意的是,在计算各级的电压增益时,必须考虑级间的相互影响,即前一级的输出电压是后一级的输入电压,后一级的输入电阻是前一级的负载电阻RL。

由式(4.6.1b)可知,共射一共基组合放大电路的电压增益与单管共射极放大电路的电压增益接近。

共射一共基组合放大电路的重要优点是高频特性好,具有较宽的频带(见4,7节)。

根据输人电阻Ri的概念,共射一共基组合放大电路的输人电阻为

Ri=Rb‖rbel=Rbll||Rb21||rbel       (4.6.2)

式(4,6.2)说明,组合放大电路的输人电阻Ri等于第一级放大电路的输入电阻Ril。这个结论可推广至多级放大电路。

根据输出电阻Ro的概念,共射一共基放大电路的输出电阻为

Ro≈Rc2              (4,6,3)

式(4.6.3)说明,组合放大电路的输出电阻Ro等于最后一级(输出级)的输出电阻。这个结论可推广至多级放大电路。

4点2 共集一共集放大电路,图4.6.2a是共集一共集组合放大电路的原理图,其中Tl和T2管一起构成复合管①。图b是它的交流通路。

对图4,6.2所示电路进行动态性能分析时,首先要了解由T1与T2组成的把两只或三只BJT按一定原则连接起来所构成的三端器件叫做复合管,又称为达林顿(Dar~linton)。

双极结型三极管及放大电路基础共集一共集放大电路(a)原理图 (b)交流通路


复合管的特性,求得它的相关参数,然后用式(4,5.2)~(4.5.4)求h、Ri和Ro。

复合管的主要特性,复合管的组成及类型,复合管的组成原则是:①同一种导电类型(NPN或PNP)的BJT构成复合管时,应将前一只管子的发射极接至后一只管子的基极;不同导电类型(NPN与PNP)的BJT构成复合管时,应将前一只管子的集电极接至后一只管子的基极,以实现两次电流放大作用。②必须保证两只BJT均工作在放大状态。图4.6.3即是按上述原则构成的复合管原理图。其中图a和b为同类型的两只BJT组成的复合管,而图c和d是不同类型的两只BJT组成的复合管。由各图中所标电流的实际方向可以确定,两管复合后可等效为一只BJT,其导电类型与T1相同。

复合管的主要参数,电流放大系数,以图4,6,3a为例,由图可知,复合管的集电极电流jc=jc1+ic2=1,j1+2Ji2=1jc+u2(1+b1)jc

所以复合管的电流放大系数

b=b1+b2+c1c2

一般有b1>>1,b2>>1,bl2>>u1+b2,所以

ui≈blb2               (4.6.4)

即复合管的电流放大系数近似等于各组成管电流放大系数的乘积。这个结论同样适合于其他类型的复合管。

输入电阻rbe由图4,6.3a、b可见,对于同类型的两只BJT构成的复合管而言,其输人绍合放大电路.
