UPD4502161G5-A12-7JF-A电感三点式振荡电路
发布时间:2019/11/12 17:45:54 访问次数:891
UPD4502161G5-A12-7JF-A三点式LC振荡电路通过前节的讨论,已知LC振荡电路的基本工作原理和分析方法。LC振荡电路除变压器反馈式,尚有常用的电感三点式和电容三点式振荡电路。现分别讨论如下。

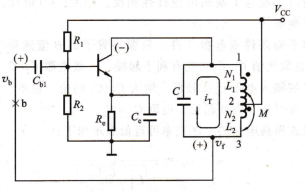

图9.7.7是电感三点式振荡电路的原理图。由图可见,这种电路的EC并联谐振电路中的电感有首端、中间抽头和尾端三个端点,其交流通路分别与放大电路的集电极、发射极(地)和基极相连,反馈信号取自电感L2上的电压。因此,习惯上将图9,7,7所示电路称为电感三点式LC振荡电路,或电感反馈式振荡电路①。
在9.7.1节讨论乙C并联谐振回路时已得出结论:谐振时,回路电流远比外电路电流大,1、3两端近似呈现纯电阻特性。因此,当El和L2的对应端如图所示,则当选取中间抽头(2)为参考电位(交流地电位)点时,首(1)尾(3)两端的电位极性相反。
现在分析图9.7.7所示的相位条件。设从反馈线的点b处断开,同时输人vb为(十)极性的信号。由于在纯电阻负载的条件下,共射电路具有倒相作用,因而其集电极电位瞬时极性为(一)。又因2端交流接地,因此3端的瞬时电位极性为(十),即反馈信号钞f与输入信号矽b同相,满足相位平衡条件。
至于振幅条件,由于AT`较大,只要适当选取L2/l1的比值,就可实现起振。当加大L2(或减小厶)时,有利于起振。考虑L1、l2间的互感,电路的振荡频率可近似表示为
W=WO≈1/(L1+L2+2M)C (⒐7.15a)
或 F=FO≈1/2T(L1+L2+2M)C (⒐7.15b)
这种振荡电路的工作频率范围可从数百千赫至数十兆赫.电感三点式LC振荡电路的缺点是,反馈电压vf取自L2上,L2对高次谐波(相当于几而言)阻抗大,因而引起振荡回路输出谐波分量增大,输出波形不理想。
例9.7.1 如在图9.7.7所示电路中,用Cl、C2代替乙1、L2,则可否用L代替c?如能,试画出其振荡电路,并分析其工作原理和特点。
解:在图9.7.7所示电路中,如用C1、C2代替L1、L2,则可用L代替C电感二点式振荡电路叉称为哈特莱(Hanlev)振荡电路。
组成电容三点式(又叫电容反馈式或科尔皮兹式①)振荡电路,如图9,7.8所示。图中Cbl、Cb2为耦合电容,对振荡频率信号可视为短路。与图9,7,7电路相比,由于C1、C2不能传送直流,因此将Cl、C2间的连线直接接地,构成电容三点式电路。而电源/cc则通过高频扼流圈Lc②接到BJT的集电极上。扼流圈Le的功用是,避免电源对振荡回路的高频信号短路,在小功率电路中,它也可以用一个电阻代替。
电容三点式和电感三点式一样,都具有EC并联回路,因此,电容CI、C2中的三个端点的相位关系与电感三点式也相似。设从反馈线点b处断开,同时加入ob为(+)极性信号,则得BJT集电极的vc为(一)极性,因为2端接地处.
科尔皮兹系Colpitts的译称。
高频扼流圈系High Frequency Choke Coil的译称.
于零电位,所以3端与1端的电位极性相反,vf为(+)极性,与9b同相位,即满足相位平衡条件。
至于振幅平衡条件或起振条件,只要将管子的`值选得大一些(例如数十),并恰当选取比值c2/cl,就有利于起振,一般常取C2/Cl=0.01~0.5左右。由于BJT的输入电阻rbe比较低,增大C2/C1的值,也不会有明显的效果,但在实用上,有时为了方便起见,也取C1=C2。
电容三点式振荡电路的振荡频率可近似表示如下:
这种电路的特点是,由于反馈电压是从电容(C2)两端取出,对高次谐波阻抗小,因而可将高次谐波滤除,所以输出波形好。调节频率时要求Cl、C2同时可变,这在实用上不方便,因而在谐振回路中将一可调电容并联于L的两端,可在小范围内调频。这种振荡电路的工作频率范围可从数百千赫到一百兆赫以上。它通常用在调幅和调频接收机中,利用同轴电容器来调节振荡频率c
石英晶体振荡电路,正弦波振荡电路的频率稳定问题.
在工程应用中,例如在实验用的低频及高频信号产生电路中,往往要求正弦波振荡电路的振荡频率有一定的稳定度,有时要求振荡频率十分稳定,如通信系统中的射频振荡电路、数字系统的时钟产生电路等。因此,有必要引用频率稳定度来作为衡量振荡电路的质量指标之一。频率稳定度一般用频率的相对变化量Δf/fo来表示,几为振荡频率,Δr为频率偏移。频率稳定度有时附加时间条件,如一小时或一日内的频率相对变化量。
影响乙C振荡电路振荡频率茂的因素主要是LC并联谐振回路的参数l、C和Ro,LC谐振回路的Q值对频率稳定也有较大影响,可以证明,Q值愈大,频率稳定度愈高。由电路理论知道,o=ωOz/R=T・√L/c。为了提高o值,应尽量减小回路的损耗电阻R并加大乙/C值。但一般的乙C振荡电路,其0值只可达数百,在要求频率稳定度高的场合,往往采用石英晶体振荡电路。石英晶体振荡电路,就是用石英晶体取代乙C振荡电路中的Z、C元件.
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
