IN4736(6.8V)执行机构的接触簧片

发布时间:2019/10/31 19:26:16 访问次数:1204

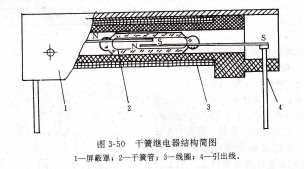

IN4736(6.8V)干簧继电器由干簧管、线圈、屏蔽罩及引线等组成,如图3-50所示。干簧管继电器的工作原理如下:当线圈通电后,在线圈内部及其周围空间产生磁场,簧片在磁场中被磁化,在管中两簧片的端部呈现出N、s相反的极性。因此,两簧片的自由端靠磁的“异性相吸”而互相吸引,当吸力大于簧片反力时,端部就吸合在一起而接通被控电路。当线圈断电时,簧片间吸引力消失,簧片依靠其本身的弹性返回原位,从而将被控外电路切断。对于常闭触点的干簧继电器和具有转换触点的干簧继电器的工作原理也大致如此,这时依靠磁的“同性相斥”而使常闭触点断开。

由上分析可见,舌簧继电器的舌簧片兼有接触系统、衔铁磁路及返回装置的三重作用,即把执行机构的接触簧片与感测机构的衔铁及返回簧片统一起来,这是它结构高度简单的主要原因。图3-50为具有一对触点的干簧继电器,如在线圈内放入多个干簧管,即成为具有多对触点的干簧继电器。



干簧继电器结构简图,1一屏蔽罩;2一干簧管,3―线圈;4一引出线。

干簧管触点的通断不仅可以用线圈的通电或断电来控制,也可用永久磁铁来控制,如图3-51所示。图中永久磁铁所产生的磁通使簧片磁化,当永久磁铁移近至一定距离时,两簧片端部就吸合,当永久磁铁移远时,两簧片返回原位而使触点断开。

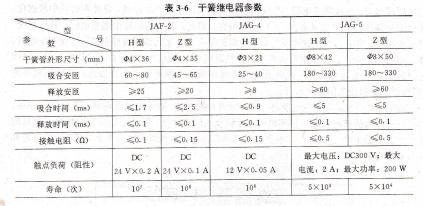

永久磁铁驱动干簧管,国产主要干簧继电器的参数如表3-6所示。



干簧继电器参数

参  数

干簧管外形尺寸(mm)

吸合安匝

释放安匝

吸合时间(ms)

释放时问(ms)

接触电阻(Ω)

触点负荷(阻性)

寿命(次)

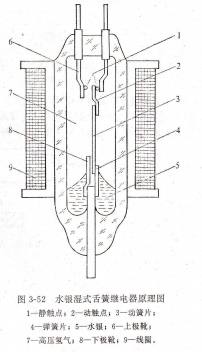

水银湿式舌簧继电器的结构原理如图3-52所示。图中动、静触点是由一小段铂丝或铂铑丝分别焊在导磁片上而成的,彼此间交叉垂直,形成十字形接触。整个触点为水银所润湿,触点表面附有一层水银膜,所谓“湿式’舌簧继电器的名称即由此而来。动簧片上刻有细槽,下部水银通过毛细管作用沿细槽上升至上部

动、静触点表面。当线圈未通电时,动簧片在弹簧片作用下偏向于右边,获得常闭输出;当线圈通电后,磁通沿下极靴、动簧片、上极靴及线圈外部空间而形成闭合回路,动簧片与上极靴相吸而使动触点转换。这里,动、静触点的接通或断开都有水银在起作用G当触点接触时,水银膜使接触面积大大增加,从而使接触

电阻保持低而稳定。触点断开电路时,水银膜又承受着火花或电弧的灼热,保护了触点。触点断开时触点间的水银被拉成细丝,最终断裂而有一小滴水银下落,落损的水银由毛细管作用来补充。同时当触点工作在大电流或有火花、电弧的情况下,被蒸父的水银也是通过毛细管作用来补充。这样,继电器在每一次动作后,实际上都有――个新的工作面。以上是湿式舌簧继电器的简单工作原理。



最大电压:DC300Ⅴ;最大电流:2A;最大功率:200W 5×104

水银湿式舌簧继电器原理图,1一静触点;2一动触点,3――动簧片;4一弹簧片;5一水银;6一上极靴;7―高压氢气;8一下极靴;9一线圈。





IN4736(6.8V)干簧继电器由干簧管、线圈、屏蔽罩及引线等组成,如图3-50所示。干簧管继电器的工作原理如下:当线圈通电后,在线圈内部及其周围空间产生磁场,簧片在磁场中被磁化,在管中两簧片的端部呈现出N、s相反的极性。因此,两簧片的自由端靠磁的“异性相吸”而互相吸引,当吸力大于簧片反力时,端部就吸合在一起而接通被控电路。当线圈断电时,簧片间吸引力消失,簧片依靠其本身的弹性返回原位,从而将被控外电路切断。对于常闭触点的干簧继电器和具有转换触点的干簧继电器的工作原理也大致如此,这时依靠磁的“同性相斥”而使常闭触点断开。

由上分析可见,舌簧继电器的舌簧片兼有接触系统、衔铁磁路及返回装置的三重作用,即把执行机构的接触簧片与感测机构的衔铁及返回簧片统一起来,这是它结构高度简单的主要原因。图3-50为具有一对触点的干簧继电器,如在线圈内放入多个干簧管,即成为具有多对触点的干簧继电器。



干簧继电器结构简图,1一屏蔽罩;2一干簧管,3―线圈;4一引出线。

干簧管触点的通断不仅可以用线圈的通电或断电来控制,也可用永久磁铁来控制,如图3-51所示。图中永久磁铁所产生的磁通使簧片磁化,当永久磁铁移近至一定距离时,两簧片端部就吸合,当永久磁铁移远时,两簧片返回原位而使触点断开。



永久磁铁驱动干簧管,国产主要干簧继电器的参数如表3-6所示。



干簧继电器参数

参  数

干簧管外形尺寸(mm)

吸合安匝

释放安匝

吸合时间(ms)

释放时问(ms)

接触电阻(Ω)

触点负荷(阻性)

寿命(次)

水银湿式舌簧继电器的结构原理如图3-52所示。图中动、静触点是由一小段铂丝或铂铑丝分别焊在导磁片上而成的,彼此间交叉垂直,形成十字形接触。整个触点为水银所润湿,触点表面附有一层水银膜,所谓“湿式’舌簧继电器的名称即由此而来。动簧片上刻有细槽,下部水银通过毛细管作用沿细槽上升至上部

动、静触点表面。当线圈未通电时,动簧片在弹簧片作用下偏向于右边,获得常闭输出;当线圈通电后,磁通沿下极靴、动簧片、上极靴及线圈外部空间而形成闭合回路,动簧片与上极靴相吸而使动触点转换。这里,动、静触点的接通或断开都有水银在起作用G当触点接触时,水银膜使接触面积大大增加,从而使接触

电阻保持低而稳定。触点断开电路时,水银膜又承受着火花或电弧的灼热,保护了触点。触点断开时触点间的水银被拉成细丝,最终断裂而有一小滴水银下落,落损的水银由毛细管作用来补充。同时当触点工作在大电流或有火花、电弧的情况下,被蒸父的水银也是通过毛细管作用来补充。这样,继电器在每一次动作后,实际上都有――个新的工作面。以上是湿式舌簧继电器的简单工作原理。



最大电压:DC300Ⅴ;最大电流:2A;最大功率:200W 5×104

水银湿式舌簧继电器原理图,1一静触点;2一动触点,3――动簧片;4一弹簧片;5一水银;6一上极靴;7―高压氢气;8一下极靴;9一线圈。
