T0809BH输入端①输入的控制电平高于稳压管V2的击穿电压时,晶体管V3饱和导通而V4截止,V5、V6便停振而使V13(V“截止。这样②和④端间呈高阻截止状态,相当于输出开关断开。由V13和V14所构成的反向串接形式,只要改变电阻R:和R9,使基极注入电流调整得适当,则在一定的负载电流下,②和④端间的导通压降很低,甚至接近于零伏。输出“触点”两端无极性和低的导通压降是这种输出形式的显著优点。

若控制直流负载电路时,只要将晶体管V13或V“任意撤除一只便可以了,要注意的是此时②端或④端一定要接电源正极。

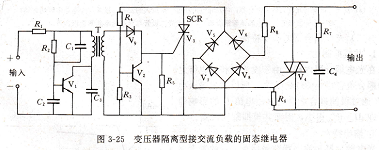

输出接交流负载的电路,用固态继电器控制交流负载的通断,在各种控制设各中被广泛采用。这类固态继电器常使用反向并联可控硅或双向可控硅为其输出开关,因而易于做到较大的功率输出。为了有效地触发大功率输出器件,可将振荡脉冲放大后再送到触发回路去。图3-25是由双向可控硅作为输出器件的固态继电器。

变压器隔离型接交流负载的固态继电器,光电耦合器隔离式固态继电器,光电耦合器是目前公认比较理想的用作固态继电器的隔离器。近年研制的固态继电器,大多采用光电耦合器的隔离方式。

光电耦合器的工作原理,半导体光电耦合器是由半导体光敏器件和发光二极管或其他发光器件组成的一种新型的四端有源组件。它的主要功能是用光来实现电信号的传递。在线路应用中,则是用光来实现级间耦合。工作时把电信号加到输入端,使发光器件发光,光电耦合器中的光敏器件在此光辐射的作用下输出光电流,从而实现电―光一电两次转换,通过光进行了输入端和输出端之间的耦合。

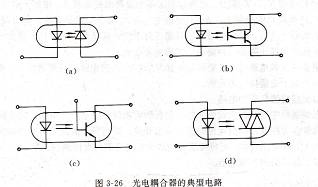

光电耦合器的典型电路如图3-26所示。

光电耦合器的特点是,输入与输出间绝缘,信号单向传递而无反馈影响,抗干扰能力强,响应速度快,工作稳定可靠。

当单片机输出字形码时,所有数码管都接收到相同的字形码.但究竟是哪个数码管会显示出字形,取决于单片机对位选通COM端电路的控制,所以只要将需要显示的数码管的选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。通过分时轮流控制各个数码管的COM端,就使各个数码管轮流受控显示.这就是动态驱动。在轮流显示过程中,每位数码管的点亮时间为1~2ms,由于人的视觉暂留现象及I'ED的余辉效应,尽管实际上各位数码管并非同时点亮,只要扫描的速度足够快,给人的印象就是一组稳定的显示数据,不会有闪烁感。动态显示的效果和静态显示是一样的,能够节省大量的I/o端口,而且功耗更低。

数码管使用条件与注意事项,数码管使用条件

笔段及小数点上必须加限流电阻。

笔段使用电压是根据LED颜色来决定,小数点工作电压也要根据LED颜色决定。

静态的总电流为80mA(每段10mA),动态的平均电流为4~5mA,峰值电流为100mA。

数码管表面不要用手触摸.不要用手去弄引脚。

焊接温度为260°C,焊接时间为5s。

表面有保护膜的产品,可以在使用前撕下来。

允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值,LED因发热的问题而损坏。

最大正向直流电流FFm允许加的最大的正向直流电流。
