219244-3输入特性曲线可分为三个工作区，IC明显受UCE控制的区域，该区域内，一般UCE小于07V(硅管)。

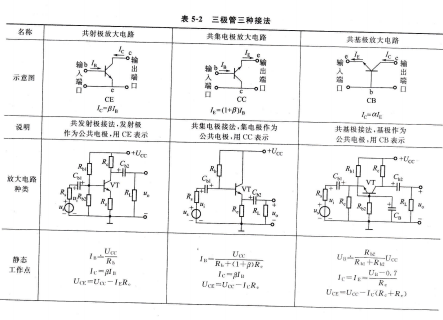

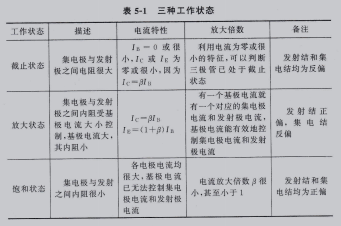

三极管在电路中的工作状态，三极管有截止、放大、饱和三种工作状态,三种工作状态如表5-1所示。当三极管用于不同目的时,其工作状态也是不同的。三极管的三种接法如表5-2所示。=种组态对照,如表5-3所示。

截止状态:=极管的工作电流为零或很小时,即r:=o时,rc和IE也为零或很小。

放大状态:rc=`r:,有基极电流就有与之相对应的集电极电流。

β是另一个电流放大系数。 同样,它也只与管子的结构尺寸和掺杂浓度有关,与 外加电压无关。一般 β》1。 β(放 人倍 数)的大小是基本不变的。 电流放大作用的实质是通过改变基极电流IB的大小 ,达到控制 lc的目的。
饱和状态:当基极电流增大时,集电极电流不再增大许多,当基极电流进一步增大时,集电极电流几乎不再增大。

共射极放大电路 电压和电流增益都大于1,输入电阻在三种组态中居中,输出电阻与集电极电阻有很大关系。适用于低频情况下,作多级放大电路的中间级。

共集电极放大电路 只有电流放大作用,没有电压放大.

电流特性放大倍数描述rl‘=0或很小山或rE为零或很小,因为r(=`r:利用电流为零或很小的特征,可以判断三极管已处于截止状态集电极与发射极之间电阻很大rc=`J:rF=(1+`)r:有一个基极电流就有一个对应的集电极电流和发射极电流,基极电流能有效地控制集电极电流和发射极电流集电极与发射极之间内阻受基极电流大小控制,基极电流大,共内阻小各电极电流均很大,基极电流已无法控制集电极电流和发射极电流电流放大倍数很小,甚至小于1集电极与发射之问内阻很小。
