1-1775805-4阳极A加上正向电压时,=极管V1和三极管V2管均处于放大状态。此时,若从控制极G输人一个正向触发信号,V2便有基流IG流过,经V2放大,其集电极电流IK=2rG。由于V2的集电极直接与V1的基极相连,即rbl=Ic2。此时三极管V2的集电极电流Ic2再经V1放大,V1的集电极电流rc1=1rb1=lrc2。这个电流又流回到V2的基极,形成了正反馈,使JG不断增大,如此循环,两个管子的电流剧增,晶闸管便饱和导通。

由于三极管V1和三极管V2所构成的正反馈作用,所以一旦晶间管导通后,即使控制极G的电流消失了,也能够维持晶间管导通状态,由于触发信号只起触发作用,没有关断功能,晶间管是不可关断的。

晶闸管正常导通的条件:

晶闸管阳极和阴极之间施加正向阳极电压,UAK>0;

晶闸管门极和阴极之间必须施加适当的正向脉冲电压和电流,UGK>0。

晶闸管导通后,控制极便失去作用。依靠正反馈,晶闸管仍可维持导通状态。

维持晶闸管导通的条件:保持流过晶闸管的阳极电流在其维持电流以上。晶闸管的关断的条件:只需将流过晶闸管的电流减小到其维持电流以下,可采用阳极电压反向、减小阳极电压、增大回路阻抗。

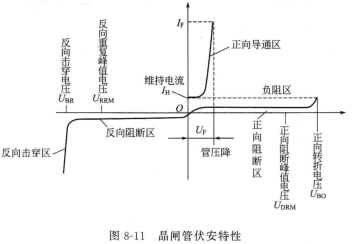

晶闸管伏安特性 晶间管伏安特性如图8-11所示。

正向特性 当晶闸管的阳极和阴极加正向电压,控制极无电压时,第二个PN结反偏,只有很小电流,称正向漏电流。晶间管截止.内阻大。正向电压增加到某一数值时,漏电流突然增大,晶闸管导通,可以通过大的电流,此时晶间管管压降仅1V左右。晶闸管由截止变为导通,此时电压UBo称正向转折电压。晶闸管导

通后.减小正向压降,正向电流减小,当减小到某一数值,晶闸管又转为阻断。此时最小电流称维持电流IH。

反向特性 当晶间管的阳极和阴极加反向电压,其特性与二极管相似,反向漏电流很小。加大反向电压,晶间管在反向击穿电压UBR处反向击穿。

阳极电压高于转折电压时,元件导通,但这种导通方法容易造成元件不可恢复性击穿,一般不采用。
