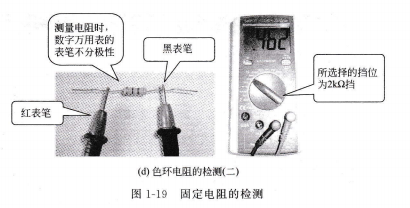

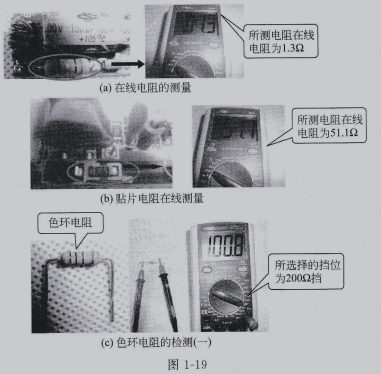

1658612-3将两表笔 (不分正负)分别与电阻的两端引脚相接即可测出实际电阻值 。为了提高测量精度 ,应根据被测 电阻标称值 的大小来选 择量程 。使用指针式万用表时指针指示值尽可能落到刻度的中段位置 ,即全刻度起始的20%~80%弧度范围内,以使测量更准确 。 固定电阻的检测如图1-19所示 。

测试时 ,特别是在测几十千欧以上阻值的电阻时 ,手不要触及表笔和电阻的导电部分 ;被检测的电阻从电路中焊下来 ,至少要焊开一个引脚 ,以免电路中的其他元件对测试产生影响 , 造成测量误差 ;色环电阻的阻值虽然能以色环标志来确定 ,但在使用时最好还是用万用表测试一下其实际阻值。

(5)光敏电阻的检测用黑纸片将光敏电阻的透光窗口遮住时,指针式万用表的指针基本保持不动,阻值接近无穷大。将光源对准光敏电阻的透光窗口时,指针式万用表的指针应有较大幅度的摆动,阻值明显减小。

透光测量时 ,若阻值很大甚至无穷大 ,说明开路损坏。 将光敏电阻透光窗对准入射光线 ,用小黑纸片在光敏电阻的透光 窗上部晃动 ,使其间断受光时 ,万用表 指针应随黑纸片的晃动而左右摆动。 如万用表指针始终停在某一位置 ,不随纸片晃动而摆动 ,说明光敏电阻已经损坏。

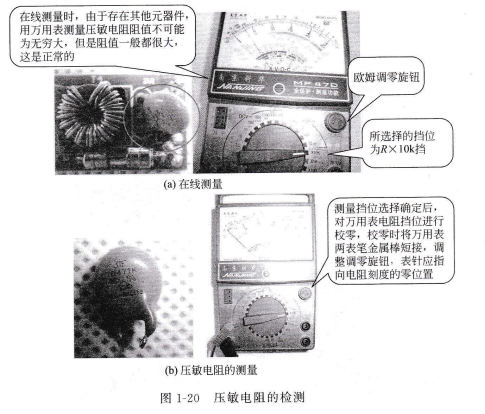

(6)压敏电阻的测量测量时将万用表置于10k挡 ,表笔接于压敏电阻两端 ,此时万用表指针上标示的阻值为无穷大 。压敏电阻的检测如图1-20所示 。

如果压敏电阻两端并联电容 ,电容刚开始时存在充电的现象 , 所以刚测量时万用表上会显示一定 的 阻值 ,充电结束后 ,阻值应为无穷大。
