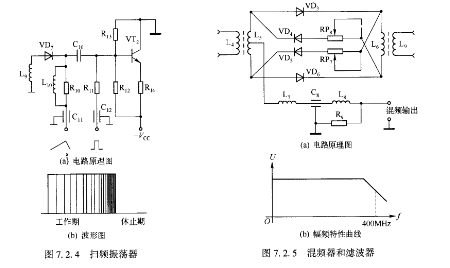

   扫频振荡器的电路原理图如图7.2.4(a)所示。它和固频振荡器不同的是:通过穿心电容CIl加上的是经过线性校正过的斜坡电压,穿心电容的结构是空心圆柱形的电容器,信号线穿过其中,一端接地,其作用是旁路掉杂散的高频干扰信号。扫频振荡器工作在开关状态,即在工作区内产生扫频振荡,而在休止期内停振,波形如图7.2.4(b)所示;扫频振荡器的输出通过电感L9耦合到下一级。

   混频器和低通滤波器

   在高频电子电路中,通常将信号由某一频率变换成另一个频率,或者由高频信号变换成低频信号,这种技术处理不但容易实现变频和选频,而且能极大地提高信号的抗干扰能力。完成上述功能的电路有多种,像混频器(也称变频器)就是其中常用的一种。变频就是将二个不同频率的信号(其中一个称为本地振荡信号)加到非线性器件进行频率变

换后取其差频或和频。如果这种非线性器件本身既产生本振信号,又实现频率变换,则称为自激式变频器,简称变频器。如果此种非线性器件本身仅实现频率变换,本振信号由另外的器件产生,则包括产生本振信号的器件在内的整个电路,称为他激式变频器,也称为混频器。混频器(或变频器)根据所用器件的不同,划分为二极管混频器、晶体管混频器、场效应管混频器、差分对混频器、集成电路混频器等。根据工作特点的不同,又划分为单管混频器、平衡混频器、环形混频器等。对混频器在性能上的要求是:混频增益高、频率选择性好、失真与干扰要小、噪声系数要低和工作稳定性要好。
