一般来说,换流方式可分为以下4种。

   1 器件换流

   利用全控型器件的自关断能力进行换流称为器件换流(De访ce Commut血oll)。如采用GTO、BJT、功率MOSFET、IGBT等全控型器件的电路中,其换流方式即为器件换流。

    2 电网换流G916-250TOUF

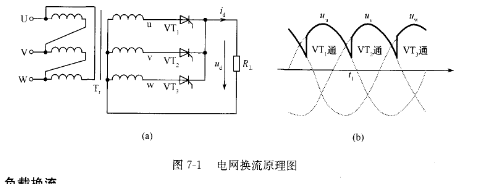

   由电网提供换流电压,称为电网换流(bne Commutation)。这种换流方式应用于由交流电网供电的电路中,它是利用电网电压自动过零并变负的性质来实现换流的,如图71所示。当zrx>〃u时,触发VT2,即可使VTl承受反向电压而自动关断。这种换流方式不需要器件具有门极可关断能力,也不需要附加换流回路,可用于相控整流器、有源逆器和交流一交流变换器中,但不适用于无源逆变器和直流斩波器。由负载提供换流电压,称为负载换流(Load CommtItaton)。

   供电的负载电路中。它利用负载回路中电容和电感所形成的振荡特性,其电流具有自动过零的特点,只要负载电流超前于负载电压的时间大于晶闸管的关断时间,逆变器中的晶闸管就能自动关断。

    并联或串联谐振式的中频电源就是属于负载换流的。下面以如图72所示的并联谐振式逆变器为例来分析其换流过程。在直流侧串入了一个很大的电感Ld,因而在工作过程中Jd近似为恒值Ⅰd,负载两端电压经电容C滤去高次谐波后近似为正弦波。设在rl时刻前VTl、VT1为通态,VT2、VT3为断态,、F均为正,VT2、VT3上施加的电压即为仍。。在r1时刻触发VT2、VT3使其导通,负载电压“。就通过VT2、VT3分别加到VT4、VT1上,使其承受反压而关断,电流从VTI、VT1转移到VT3、VT2。触发VT2、VT3的时刻r1必须在“。过零前并留有足够的裕量,才能使换流顺利完成。

   图⒎2 并联谐振式逆变器电路图及负载换流原理图

   负载中的电容不仅要补偿负载的功率因数,而且还要提供一个超前的负载电流,因此容量较大。
