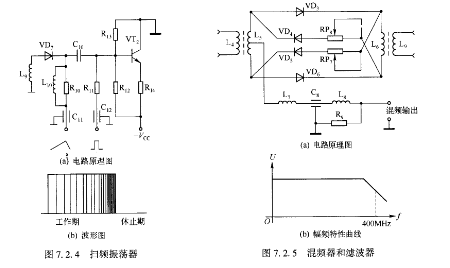

混频器和滤波器的电路原理图如图7.2.5(a)所示。固频振荡器的输出通过L4感应到L5上,同时扫频振荡器的输出通过L9感应到L6上,这样参与混频的两路信号就同时加到了混频器上。

   图7.2.5 混频器和滤波器LM8365BALMFX27

   混频器由二极管ⅤD3~ⅤD6,电位器RP7、RP:和电感L5、L6所组成,这是一个典型的环形混频器(或称双平衡混频器)。采用平衡式混频器的原因是因为它能够有效地抑制掉一些非线性成分和互调失真。

   ⅤD3~ⅤD6四个二极管均处于开关状态工作,在固频振荡电压的正半周时,二极管ⅤD3与ⅤD6导通,ⅤD4与ⅤD5截止,此时,混频器相当于一个二极管反相型平衡混频器。在固频振荡电压的负半周时,二极管ⅤD4与ⅤD5导通,ⅤD3与ⅤD6截止,此时,混频器也相当于一个二极管反相型平衡混频器。在混频器输出电流成分中,除了和频及差频成分外,大部分的非线性成分被进一步抑制掉。

   采用二极管双平衡混频器的优点是:组合频率少,动态范围大,噪声小,固频振荡电压无反辐射,也就是防止了固频振荡电压通过混频器的极间电容所产生的辐射干扰。但是,这类混频器也有一个重要缺点,变频增益小于1。低通滤波器由电容C:电感L7、L:和电阻R9组成,仔细调整有关参数,使其幅频特性符合图7.2.5(b)的要求。让混频信号通过,滤除无用的高次谐波,低通滤波器的输出直接加到宽带稳幅放大器上。
