固频振荡器

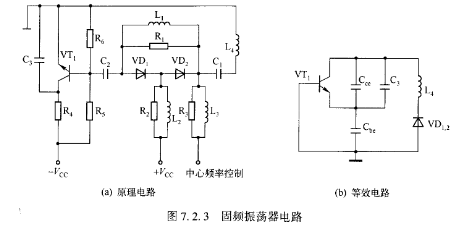

   固频振荡器电路如图7.2.3(a)所示。

   图723 固频振荡器电路LM8365BALMF27

   由图可见ⅤTl为振荡管,R4、R5、R6为其提供直流偏置,Cl、C2为隔直电容,Rl、R2、R3为变容二极管提供直流通路。由图可看出这是一个典型的克拉泼振荡电路,等效电路如图7.2.3(b)所示。需要说明的是:参与振荡的电容除C3外,还有振荡管的结电容Cbe和Cce;因为振荡电路中的分布电容、分布电感及晶体管的输入电路等都已等效到振荡回路里,这种振荡器工作在频率较高的频段,振荡频率也比较稳定。另外,ⅤTI的基极直接接地,这有利于变容二极管基准0偏置的稳定,使

扫频低端的频率稳定性有所提高。ⅤD1、ⅤD2为变容二极管,采用对接的方式是为了提高振荡频率的上限,并在一定程度上改善扫描线性。中心频率控制电压取自于面板上的电位器,中心频率控制电压一经确定,固频振荡器就会产生固定频率的振荡信号。改变中心频率控制电压也就是改变变容二极管的偏压,即改变振荡频率。固频振荡器的输出通过电感L4耦合到下一级。
