输入电流、输出电流测试

   EMI滤波器的输入电流指滤波器输入端流入的电流或电流范围;输出电流指EMI滤波器输出端流出的电流或电流范围。

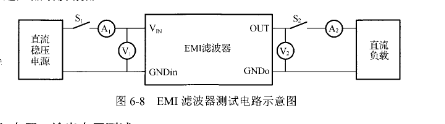

    测试电路如图6-8所示。 LPO2506I-153LC将产品接入测试系统,调整输入电压Vh为规定值,合上开关s、s1,输出电源;调节负载使负载电流在0~J。范围内时,从输出端电压表读出输出电压记为%,滤波器应正常工作,即输出电压在规定的范围内。此时从输入端电流表A1读到的电流即为输入电流,从输出端电流表A2读到的电流即为输出电流。

   输出、输入直流电压比测试

   EMI滤波器的输出、输入直流电压比指EMI滤波器在其正常工作条件下,输出端电压与输入端电压之比。由于产品的电流回路中存在一定的线阻,正常工作时会产生一定的电压降和功率损耗,因此EMI滤波器的输出电压会低于输入电压,即输出、输入直流电压小于1。该值越大,表明回路中的压降越小。

   测试电路如图6-8所示。将产品接入测试系统,调整输入电压Vh为规定值,合上开关岛、S1,输出电源;调节负载使负载电流J。为规定值,滤波器应正常工作;从输出端电压表读出输出电压记为%,从输入端电压表读取输入电压记为圻,则:输出、输入直流电压比=ρo//I)×100%°
