EMI滤波器参数测试方法

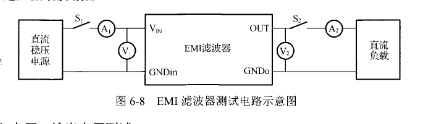

   EMI电源滤波器的主要参数包括:输入电压、输出电压、输入电流、输出电流、LPO2506I-105LC 输入输出电压比、绝缘电阻等直流参数及噪声抑制、插入损耗等。输入电压、输出电压、输入电流、输出电流、输入输出电压比等参数测试电路原理如图⒍8所示。测试时应注意,由于EMI滤波器的额定输出电流一般比较大,因此线路中由接触电阻引起的压降也会比较大。测试输入电压、输出电压时应尽量消除该压降的影响,测试

点应尽量靠近产品引脚根部。

    输入电压、输出电压测试

   EMI滤波器的输入电压指滤波器输入端承受的电压(范围);输出电压指EMI滤波器输出端的电压(范围)。

   测试电路如图6-8所示。将产品接入测试系统,调整输入电压Vh为规定值,合上开关劫、S1,输出电源;调节负载使负载电流r。为规定值,滤波器应正常工作;从输出端电压表读出输出电压记为/。,从输入端电压表读取输入电压记为巧。调整输入电压为规定范围内的最大值、最小值,其输出电压随其变化。
