多机组恒压供水系统 MLC1265-701MLC

   实际的供水系统常会有多台机组的情况,而且为了节省投资,不少场合只配备1台变频器。这样,任何时候只会有1台水泵处于变频器的无级调速驱动之下,而其他水泵要么是停机状态,要么是处于I频额定转速运行状态――这要看用户端出水量的情况。如此便增加了控制系统的复杂性,PI￡不仅要产生PID控制量,还要负责多台机组之间的启动/停止切换,切换的依据自然还是水压。

    例92 设计一套恒压供水系统,该系统由3台水泵组成;1台MM440变频器及西门子⒐-200PI￡(CPU226)构成控制系统主体;采用压力传感器检测管道出口压力,生成水压反馈信号并送人PI￡的模拟量输人/输出模块,从而形成压力闭环系统。系统结构示意图如图⒐12所示。

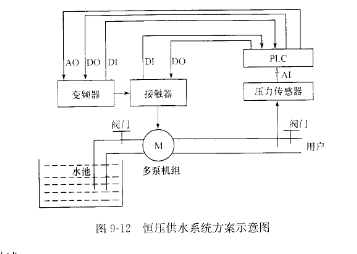

   图⒐12 恒压供水系统方案示意图

   系统描述

   在图912中,PLC经过内部PID模块计算得到控制量,再经由模拟量输人/输出模块(EM235)转换成模拟量后送给变频器。该模拟量作为变频器的频率给定信号;变频器与电动机之间由接触器电路隔离,该部分电路受控于PI'C,PI￡将依据水压的实际情况决定切换水泵与否。

   图⒐12中还给出了接触器、变频器与PI'C之间数字量信号的连接示意。其中,数字量输人信号把系统当前的运行I况告知PI'C,例如电动机的运行状态(工频/调速/停机)、变频器是否故障等;而数字量输入信号,一是用于控制接触器的通断,二是用于切换变频器的参数组(见前面CDS和DDs)。

   除此之外,PI'C还应接收来自操作界面的信号,例如启动/停止按钮(开关)、手动/自动转换开关、各单台机组的独立启动/停止按钮(开关)、运行指示、保护电路等,这些都是一个电气传动控制系统必不可少的内容。但是鉴于此类环节的解决方案很多,为了不至于给读者成

片面的印象,故而此处只做一些必要说明,不在图中画出有关操作按钮等数字量输入部分。
