   利用STEP7组态工业以太网时,大致可分为如下几个步骤。

   1 在项目中创建工业以太网子网

   这一步骤与MPI子网、ProⅡbus子网的组建过程非常相似,读者可参考前面的相关内容。

   2配置以太网CP

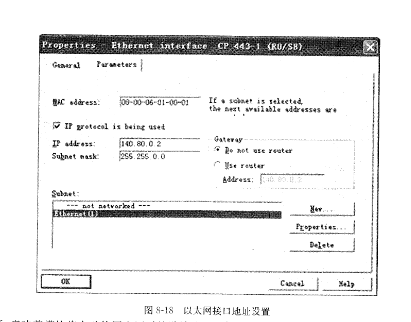

   首先组态PI￡站,在HW ConⅡg界面选择并安放以太网CP后,会自动弹出工业以太网CP属性对话框,对话框中显示出MAC地址、IP地址等设置选项,如图⒏18所示。

   不同型号的CP,属性对话框的内容不尽相同,例如,仅支持ISO服务的CP是没有IP地址设置选项的。所有的CP均需唯一的MAC地址,在打开的属性对话框中,系统会自动分配一个当前可用的MAC地址。

   CP出厂时有默认的MAC地址(印在模块上),如果属性对话框中的MAC地址设置栏未激活,意味着模块将自动使用出厂时的默认地址。但是若需要使用⒙O服务,可通过选中tMAC addres√use IsO prot°col”选项,激活MAC地址栏,此时建议输入印在模块上的地址。

注意,这种情况出现在新型号的CP组态过程中,图⒏18中没有。
