PLC程序设计
发布时间:2019/6/15 19:23:56 访问次数:1522
PLC程序设计MLC1265-361MLC
对于本例,PLC编程时需要注意以下几点。
①手动/自动切换。手动模式下,速度切换完全取决于IO.3、IO。4、1O.5的输人状态;自动切换靠PLC内部延时。
②自动切换速度时,每次延时的起始时刻是当Il,7为高电平时:
③启动信号(Q0.0/Q0.1)在运行过程中必须保持:
④3挡速度选择Q0.2、Q0,3、Q0,4应避免同时激活.任意时刻只能有1路输出c

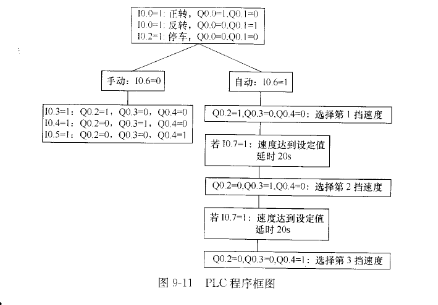

⑤设输入IO.6为高电平时选择自动状态.为低电平时选择手动状态。程序框图如图911所示。
读者可以根据图9l1中的逻辑关系,自行设计基于g~200的梯形图程序。
该例着重展示了PLC与变频器之问的结合。通过PLC输出→变频器输入→变频器参数设置PLC编程”这么一条线索PLC与变频器结合为一个有机的整体。从中可以看出,“变频器参数设置”这一环节非常重要,它实际L是把PLC与变频器连接起来的核心链条。在一个复杂的电气传动控制系统中PLC与变频器所承担的任务将远不止这些。例如,多数情况下会要求变频器能够进行转速的连续、无级、平滑调节;还有些场合会对电动机的转矩输出提出更高的要求。并且在很多场合,变频器输出的频率、电动机输出的实际转矩等,都需要在PI'C的控制下有规律地进行。
PLC程序设计MLC1265-361MLC
对于本例,PLC编程时需要注意以下几点。
①手动/自动切换。手动模式下,速度切换完全取决于IO.3、IO。4、1O.5的输人状态;自动切换靠PLC内部延时。
②自动切换速度时,每次延时的起始时刻是当Il,7为高电平时:
③启动信号(Q0.0/Q0.1)在运行过程中必须保持:
④3挡速度选择Q0.2、Q0,3、Q0,4应避免同时激活.任意时刻只能有1路输出c
⑤设输入IO.6为高电平时选择自动状态.为低电平时选择手动状态。程序框图如图911所示。
读者可以根据图9l1中的逻辑关系,自行设计基于g~200的梯形图程序。
该例着重展示了PLC与变频器之问的结合。通过PLC输出→变频器输入→变频器参数设置PLC编程”这么一条线索PLC与变频器结合为一个有机的整体。从中可以看出,“变频器参数设置”这一环节非常重要,它实际L是把PLC与变频器连接起来的核心链条。在一个复杂的电气传动控制系统中PLC与变频器所承担的任务将远不止这些。例如,多数情况下会要求变频器能够进行转速的连续、无级、平滑调节;还有些场合会对电动机的转矩输出提出更高的要求。并且在很多场合,变频器输出的频率、电动机输出的实际转矩等,都需要在PI'C的控制下有规律地进行。
上一篇:变频器正/反转的oN/DFF命令
上一篇:多机组恒压供水系统
