模拟量输人单元

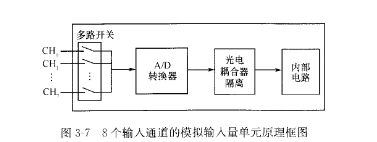

   传感器将被控对象中连续变化的物理量(如温度、压力、流量、速度等)转换成对应的连续电量(电压或电流)并送给PI'C,PI￡的模拟量输入单元将其转换成数字量后,CPU可对其进行运算处理。因此,模拟量输入单元的核心部件是A/D转换器,对于多路输入的模块,需要多路开关配合使用,图37所示为具有8个输入通道的模拟量输人单元原理框图。NC7SZ66M5X

    模拟量输人信号可以是电压或电流,在选型时要考虑输入信号的范围及系统要求的A/D转换精度。常见的输入范围有DC±10V,0~10V,±⒛mA,4~⒛mA等,转换精度有8位、1位、11位、12位、16位等,PLC生产厂家的相关技术手册都会提供这些参数。此外,选型时还需要考虑接线形式是否与传感器匹配等。

    模拟量输出单元

    模拟量输出的过程与输入正好相反,它将PI￡运算处理过的二进制数转换成相应的电量(如4~~’OmA,0~10V等),输出至现场的执行机构,其核`心部件是D/A转换器,图38所示为模拟量输出单元的原理框图。

   图3闷 模拟量输出单元原理框图

   模拟量输出单元的主要技术指标同样包括输出信号形式(电压或电流)、输出信号范围(如4~⒛mA90~10V等)及接线形式等,在选型时要充分考虑这些因素与工业现场执行元件相互结合的问题。
