三相异步电动机能耗制动控制
三相异步电动机能耗制动时,切断定子绕组的交流电源后,在定子绕组任意两相通入直流电流,形成一固定磁场,与旋转着的转子中的感应电流相互作用产生制动力矩。 FA5S045HP1R3000制动结束后,必须及时切除直流电源。
两相定子绕组通入直流电,开始能耗制动
通电延时`(VKT延时打开常闭触头→KM2断电Π=邕噫摧萝切断直流电→能耗制动结束该控制线路制动效果好,但对于较大功率的电动机要采用三相整流电路,则所需设备多、投资成本高。

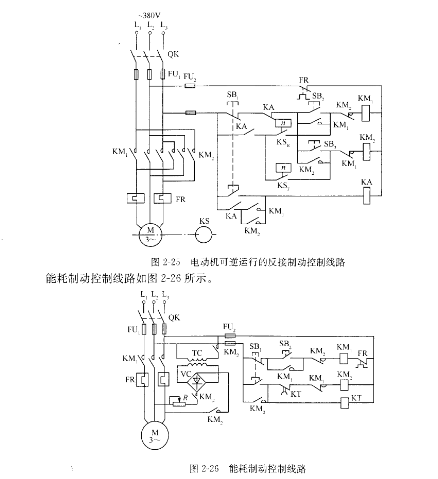

对于10kW以下的电动机,在制动要求不高的场合,可采用无变压器单相半波整流控制线路,如图227所示。
三相异步电动机能耗制动控制
三相异步电动机能耗制动时,切断定子绕组的交流电源后,在定子绕组任意两相通入直流电流,形成一固定磁场,与旋转着的转子中的感应电流相互作用产生制动力矩。 FA5S045HP1R3000制动结束后,必须及时切除直流电源。
两相定子绕组通入直流电,开始能耗制动
通电延时`(VKT延时打开常闭触头→KM2断电Π=邕噫摧萝切断直流电→能耗制动结束该控制线路制动效果好,但对于较大功率的电动机要采用三相整流电路,则所需设备多、投资成本高。
对于10kW以下的电动机,在制动要求不高的场合,可采用无变压器单相半波整流控制线路,如图227所示。
