三相异步电动机反接制动控制

   反接制动是利用改变电动机电源相序,使定子绕组产生的旋转磁场与转子旋转方向相反, FA5S040HE1R3000因而产生制动力矩的一种制动方法。应注意的是,当电动机转速接近零时,必须立即断开电源,否则电动机会反向旋转。

   另外,由于反接制动电流较大,制动时需在定子回路中串人电阻以限制制动电流。反接制KMl动电阻的接法有两种:对称电阻接法和不对称电阻接法,如图223所示。

   单向运行的三相异步电动机反接制动控制线路如图224所示。控制线路按速度原则实现控制,通常采用速度继电器。速度继电器与电动

机同轴相连,在120~3000〃min范围内,速度继电器触头动作;当转速低于100r/min时,其触头复位。

   图⒉23 二相异步电动机反接制动电阻接法

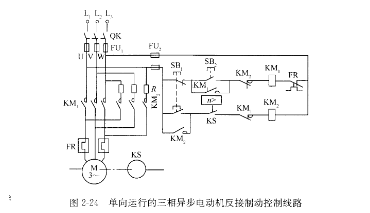

   图⒉21 单向运行的三相异步电动机反接制动控制线路

   工作过程如下:合上刀开关QK→按下启动按钮SB29接触器KM1通电→电动机M启动运行→速度继电器KS常开触头闭合,为制动做准各。制动时按下停止按钮SB1→KM1断电→KM2通电(KS常开触头尚未打开)9KM2主触头闭合,定子绕组串人限流电阻R进行反接制动→″≈0时,KS常开触头断开→KM2断电,电动机制动结束。

   如图⒉25所示为电动机可逆运行的反接制动控制线路。图中,KSF和KsR是速度继电器KS的两组常开触头,正转时KSF闭合,反转时KSR闭合,工作过程请读者自行分析。
