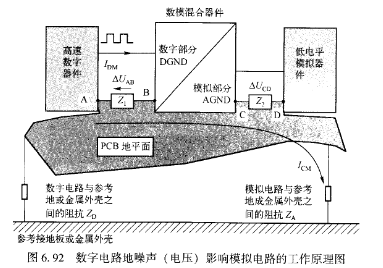

再假设图6.92所示的产品模拟电路部分工作地C点与D点之间的阻抗z2=0,那么无论阻抗zA是无穷大还是零时,ΔσcD都等于零,即没有干扰现象产生。 L2A1932分析到此可以看出,数字电路中的噪声电压并不是直接影响模拟电路的正常工作的。当数字电路中的噪声电压没有转化成电流,或没有数字电路中的噪声电压转化成流过模拟电路区域的电流(此电流为共模电流)时,这种通过“地”的数/模信号相互干扰现象就不会发生。只有当数字电路中的噪声电压转化成电流时,并且该电流流过模拟电路区域(模拟电 路的工作地)才会转化成另一种直接影响模拟电路正常工作的是“电压”⊙可见,直接影响模拟电路正常I作的是“电压”而不是“电流”,但是这个“电压”并不是在数字电路工作地上的地噪声或共模电压,只是这个地噪声共模电压往模拟电路工作地方向产生了一个共模电流,当这个共模电流流过模拟工作电路地时,就会在模拟I作电路地上产生另一个地噪声电压(模拟电路I作地上的地噪声电压),这个电压才是直接影响模拟电路正常工作的电压。以上假设都是几种极端的情况,实际电路中几乎不会发生这些情况,但是从这些假设的分析可以看出,数字电路的噪声影响模拟电路程度不但与模拟电路的工作地、参考地或金属外壳之间的阻抗有关,还与模拟电路工作地阻抗有关。为F减少数字电路的地噪声对低电平(毫伏以下)的模拟电路正常I作的影响,从产品设计的角度出发,应尽可能加大模拟电路部分(或模拟电路工作地)与参考接地板或金属外壳之问的阻抗,并减小模拟地的阻抗(通过设计完整地平面可以获得3.7n1〖〗(100MHz)的阻抗)。但是在实际产品中,还会出现如下情况。
