降低数字电路工作地的阻抗可以降低地上的噪声电平。下面来分析一下数字电路地噪声(电压)是如何影响模拟电路的正常工作的。 L2A1299J为了方便分析,可以假设两种极端情况。先假设如图6呢所示的产品,其数字电路部分信号回流产生的数字电路工作地噪声电平为ΔσA:,模拟电路部分对参考接地板或金属外壳之间的阻抗zA无穷大。在这种情况下,显然不会有共模电流流过模拟电路区域,即rcM=o,模拟电路区域两个模拟电路的I作地C和D之间的电压差Δ叱D=0,也就是说图6,”中B点、C点、D点的电位都是等电位,并且相对于A点电平为ΔσA:。正是由于C、D两点电位相等,ΔσcD=0,这个Δr/A:对于传输于C、D两点模拟地之间的模拟器件或信号不会形成干扰(正常工作信号处于差模传输状态)。

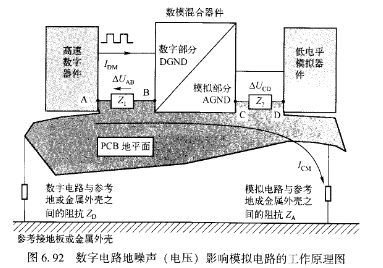

   图6.92 数字电路地噪声(电压)影响模拟电路的工作原理图

   再假设图6.呢所示的产品,其数字电路部分信号回流产生的数字电路工作地噪声电平为ΔσΛ:,模拟电路部分对参考接地板或金属外壳之间的阻抗zA=0。在这种情况下,显然就会有共模电流流过模拟电路区域,即fcM≠0,当一个不等于零的共模电流流过模拟电路区域两个模拟电路的工作地C和D之间时,电压差ΔσcD就产生了,正是由于C、D两点之间的电位差,直接与传输于C、D两点模拟地之间的模拟器件或信号叠加,最终形成对模拟电路的干扰。
