即当产生于其他电路的噪声电流∫c。流过处于器件￡l和IC2之间的地时,由于ICI和￡2之间的地之间存在阻抗z,就会在阻抗z-⒈产生压降,这个压降与在℃I与E2之间传递的信号电压相叠加而形成干扰。 L2A1231J若IC∫与IC2之传递的正常I作电压是σs,当共模干扰电流‰产生公共阻抗的千扰时,该电压相当与″、再加土干扰电压(z乘以Jc对)。在研究数模混合电路相互干扰问题的电路中,这种共模干扰电流`t并不是来自外部,而是来自产品系统内部或PCB内部,高速数字信号在工作地上回流所产生的噪声是产生这种共模干扰电流几“的主要原因。如果说数字信号线上面的噪声和电源噪声都是“主动”噪声,那么数字工作地上的噪声就是“被动”噪声,因为数字电路工作地上本身并没有干扰信号源,只是数字信号在数字工作地上有回流经过,这种回流在具有阻抗的数字电路工作地上产生了压降,这就是地噪声。这种地上的噪声电平一般都会比信号线上的噪声电平低,但是地噪声是一种共模噪声,它将更容易传递到产品中的其他电路当中。笼统来讲,当模拟电路的工作地和数字电路

的工作地存在一定的连接关系时,这种数字电路工作地噪声会进人模拟电路区域,从而影响低电平的模拟电路正常工作。

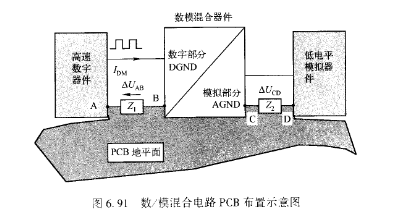

   如图6.91所示是一个数/模混合电路PCB布置示意图。在图6.91中JDM是高速数字信号电流,ΔσA:是该数字信号在数字电路工作地平面上回流而产生的地噪声电平(也可称为地弹),z1是高速数字信号电流JDM在数字电路工作地上的回流所经过的地阻抗(即数字器件地引脚与数模混合器件数字地引脚之间的信号回流阻抗)。例如,一个频率为50MHz的方波时钟信号,其电流JDM为15mA的时钟信号,则方波时钟信号的基波电流J0为:
