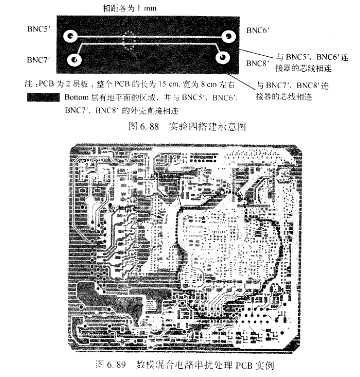

按如图6.88示意搭建实验配置。其中,在BNC5′连接器上注人峰峰值电平为5Ⅴ的娴MHz方波时钟信号;BNC6、BNC8′接50Ω负载;BNC7′接至示波器测量,测量结果是一个峰-峰值为lV的周期噪声信号。L2A1175-PYOPXOFAA

   从测试结果可知,实验2对应的PCB布线处理方式是最好的。可见,为了防止数字信号线与模拟信号线之间发生串扰,除了避免在同一层中平行布线外,更重要的是要在信号线下方铺设工作地(0Ⅴ)平面,并使用屏蔽地线,同时将屏蔽地线通过多点接至I作地(0Ⅴ)平面,或使数字信号线与模拟信号线在不同层上,并且之间有工作地(0Ⅴ)平面隔离c图6.89是一模拟混合电路布置设计比较优秀的PCB布线图。图中虚线环路内部的电路都是低 电平的模拟器件和模拟信号,虚线是顶层屏蔽地线所在的区域,这些区域的铜箔是屏蔽地线,并通过很多地互连过孔连接至工作地(0Ⅴ)平面~L。同样,其他信号层也做类似的处理。
