(1)总线型单片机的总线应用模式

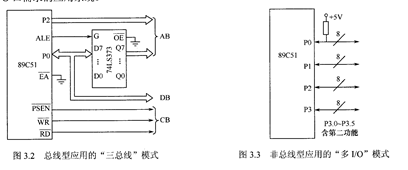

   利用单片机的部分引脚,可以方H7ET-NV1便地将单片机配置成典型的三总线结构,如图3.2所示。

   这种总线型应用在扩展外围器件比较多时接线会比较复杂,系统的可靠性会降低。因此,在设计系统时,应尽量减少扩展器件的数量。

   (2)总线型单片机的非总线应用模式

   总线型单片机也可以采用非总线应用的“多Vo”模式,如图3.3所示。该模式非常适用于大量V0口需求的应用系统。

   非总线型单片机应用模式

   图33 司0总线型应用的“多Vo”模式 非总线型单片机己经将用于外部总线扩展用的V0口线和控制功能线去掉,从而使单片机的引脚数减少、体积减小。对于不需进行并行外围扩展,装置的体积要求苛刻且程序量不大的系统极其适用。非总线型单片机典型产品如AT89S20S1/AT⒆s40S1。
