基于AT90s8515的频率测量系统的设计。利用555定时器设计一个频率发生电路;利用AT89s51单AAT60027B-S2-T片机进行频率测量;利用数码管将频率测量值进行显示。

   该设计分为信号源设计、软件程序设计和信号测量电路设计3个部分。

   (1)信号源设计

   ①单击对象选择按钮“P”,添加以下元件:10WATTOR1(电阻)、AUDIo100N(电容)不口555。

   ②单击左边第一个网|蛳∷铮∷螂钠癣按钮,在元件列表中选择GROt1ND、POWER(电源和地);单击绿色按钮,在元件列表中选择0sCILLOSCoPE(示波器)。

   ③按照图连接好元件,如图1.33所示。

   ④运行仿真,得到待测信号源。

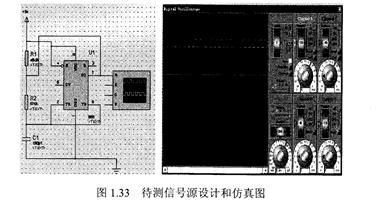

   图133 待测信号源设计和仿真图

   (2)软件程序设计

   ①打开Kcil C51软件,建立程序设计项目。

   ②设计频率计测量程序(C语言)。

   ③编译环境设置:单击KcⅡ软件的“Pr句cct”菜单,选择“Options  for Target‘Targct1’” 项,弹出如图1。“所示对话框,此对话框可对KcⅡ软件进行相应设置。勾选“Ou。put”选项卡中的“Creat Hex mc”选项(该设置非常重要),编译后就可以生成相应的冰.IIEX文件,以便于Protcus仿真时调用。
