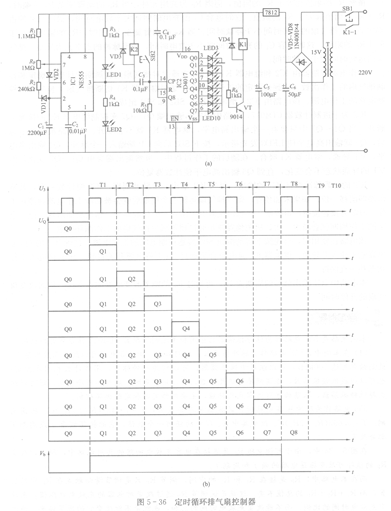

本例所介绍的定时循环排气扇控制器，可用来对家庭居室的排气扇进行定时循环控制， OP291G它既可对室内空气进行定时清洁净化，又省去人工控制。只要按照实际需要设定好排气时间和间歇时间，排气扇就会按照设定好的程序和时间，自动循环地工作下去。同时该控制器还可根据设定好的定时程序和时间，自动切断工作电源，做到既能实现控制目的，又不浪费电能，它的组成如图5 - 36所示。

   本电路由定时循环开停时间控制器和工作电源控制器两部分组成。定时循环开停时间控制器由555电路组成，在屯路中，555电路被连接成脉冲占空比可调的超低频多谐振荡器。

   我们知道555电路能够实现电路振荡的主要原理是，由电源通过接在电路的7、6、2脚间的电阻Ri、R2对接至地端的电容Cl的充、放电过程，与三个引脚各自功能相配合来完成的。在前面已经介绍过的振荡电路中，电容Cl的充电是通过Ri、R2与Cl的接地端形成

回路的；而电容的放电则是Cl的正极通过R2到7脚完成的。只要将电路中Ri、R2与Cl的数值设定好，则振荡电路的振荡频率和脉冲占空比就是同定不可变的。

   而在本电路中则不同，由于在电路中加入了二极管VD1、VD2和可调电位器RP，情况就改变了。这个振荡电路虽然它的振荡频率是不可变的，但其脉冲的占空比是可以通过RP进行调节而改变的。这是由于加入了二极管后，电容Cl的充放电回路与之前不同。其中充电回路变为由电源通过Ri、RP的上半段、VD2到电容C．。而电容的放电回路则由电容的正极通过VD1、R2和RP的下半段到7脚。电路中的电容Cl为固定不变的，但它的充、放电电阻是可以通调节RP的位置来改变的。
