我们知道，平行板M10H116FN电容器的电容量C与极板面积A和两极板间绝缘物的介电常数￡成正比，而与两极板间距矗成反比，即C=eA／d。在反向电压作用下的二极管结电容Cj也可等效为平行板电容的情况，我们把P、N两极看成是平行板电容器的两极板，只不过极间插入的绝缘物是半导体材料．其s应是半导体材料的介电常数，而间距d随外加反向电压UR而变，UR越大，空间电荷区变厚，相当于间距加大，因而结电容Cj减小，其变化关系如图2- 44  (b)

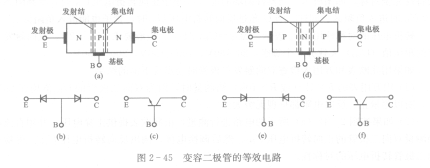

所示。变容二极管的特性可等效为一只电阻和一只可变电容的串联电路，如图2 - 45所示。

   由于PN结的结构和结面附近杂质的分布情况不一样，变容二极管目前有缓变结、突变结和超突变结三种类型。不同类型的变容二极管，UR - Cj曲线化规律不同，就是同一型号的管子，参数也有很大离散性，因而实际工作中往往采用实测的办法来分选管子和确定工作状态。
