多DC-DC转换器彩色LED套件(TMDSRGBLEDKIT)包含可对数字控制的多个DC-DCLED照明系统进行实验与开发的所有硬件和软件[76—78]。MBRS340T3G该套件基于Piccolo微处理器和controlCARD开发平台。一个Piccolo MCU就可以直接控制8个独立的DC-DC功率级以及

多达8种不同LED类型和灯串长度的LED灯串。该开发板接受12～24V直流输入电压，并采用6个升压器和两个SEPICDC-DC功率级拓扑驱动LED灯串。6个独立的升压级驱动两个RGB LED灯串，从而控制每个RGB LED灯串的红色、绿色和蓝色组件。两个SEPIC级驱动两个白光LED灯串。另外，可以通过8个独立的功率级驱动8个独立的白光LED灯串。最大350mA/灯串的电流．可按软件进行配置。通过提供简化控制来调节功率级电流水平对亮度和颜色混合进行试验，附带的图形用户界面使用户能够快速开始评估流程。此外，通过controlSUITE-rM，该套件包含可用于控制DC-DC功率级和LED照明级的闭环、开放源码软件示例。该硬件套件也全部是开放源码，还免费提供光绘、原理图和BOM。

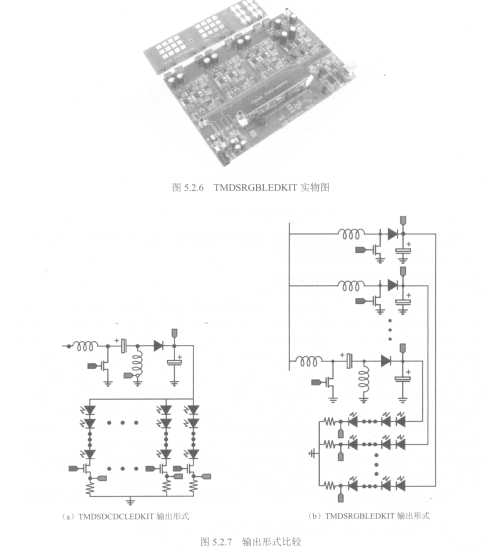

   TMDSRGBLEDKIT实物图如图5.2.6所示。TMDSDCDCLEDKIT与TMDSRGBLEDKIT的输出形式比较如图5.2.7所示。

   有关详细信息，请参阅TMDSRGBLEDKIT套件的快速入门指南。
