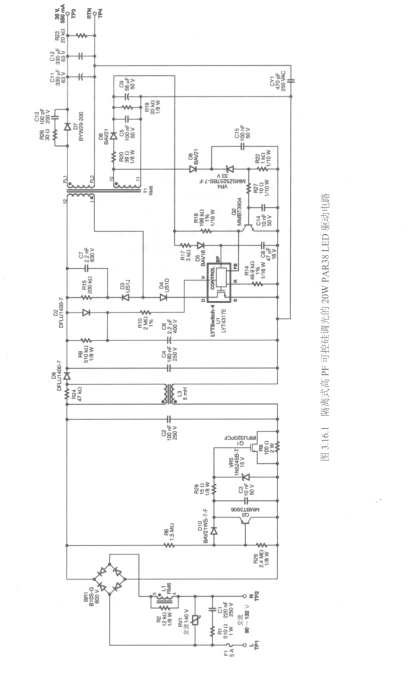

一个隔离式高功率因数(PF)、 M30620可控硅调光的20W PAR38 LED驱动电删391如图3.16.1所示，它可以在交流90～132V的输入电压范围内为LED灯串提供额定电压36V、额定电流550mA的驱动。Ul采用LYTSwitch-4系列IC中的LYT4317E。LYTSwitch-4器件是一种将控制器和650V功率MOSFET集成在一起的器件，用于LED驱动器应用。LYTSwitch-4玎用于单级反激式拓扑结构，提供初级侧调节的恒流隔离输出，同时使交流输入保持高功率因数。

   在图3.16.1所示电路中，熔断器Fl提供元件故障保护。本电路选用了相对较高的电流额定值，以防止在差模（1.2pts /50pts）输入浪涌期间出现故障。LYTSwitch-4的快速反应输入过压检测与D2和C6峰值检测电容一起提供钳位功能，用以限制在IC的MOSFET上出现最大电压应力。可选MOV（金属氧化物压敏电阻）RV1用来满足高于500V的差模输入电压浪涌要求。RV1的额定电压为交流140V，略高于最大指定工作电压交流132V。二极管桥堆BR1对交流线电压进行整流，电容C4为初级开关电流提供低阻抗通路（去耦）。

   EMI滤波由电感Ll以及电容C2、C4和CY1提供。Ll和L3上的电阻R2和R24可分别抑制由滤波元件和交流输入阻抗所产生的任何谐振。

   变压器(Tl) -端连接到直流电源线，另一端经过阻断二极管D4连接到LinkSwitch-4器件的漏极(D)引脚。在功率MOSFET的导通时间内，初级绕组中的电流升高，存储的能量随后在功率MOSFET关断时间内传送到输出。

   为向Ul提供峰值输入电压信总，经整流交流电压的输入峰值经由D2对C6充电。然后电流经过Rl0，注入Ul的电压监测(V)引脚。电阻R9为C6提供放电通路，时间常数远大于经整流交流电压的放电时间，以防止V引脚电流被线电压频率所调制（这会降低功率因数）。
