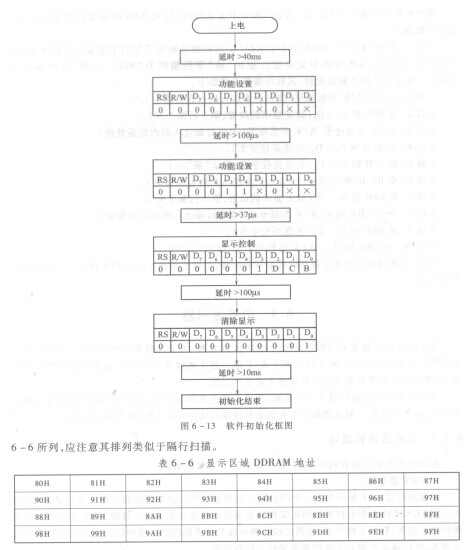

通常，在使用液晶时，QBN204首先按要求进行初始化（具体应根据有关的产品说明进行相应调整）。图6 -13为软件初始化框图，上电后延时一段时间；进行液晶模块的功能设置（需进行两次），如根据基本指令表设定其功能DL( D4) =1，则选用并行8位操作，如RE( D2) =0，则选用基本指令操作；适当延时后，进行显示状态操作，通过D、C、B参数的选择，使整体显示开或关、光标开或关；然后清除所有显示；延时后初始化结束。接下来进行应用编程。

   应用举例

   液晶字符显示的RAM地址与32个字符显示区域有着一一对应的关系，其对应关系如表6-6所列，应注意其排列类似于隔行扫描。

  表6-6  显示区域DDRAM地址
