机油泵是汽车发动机的关键部件，它的作用是使机油压力升高并保持一定的油压，QMV554ET-5向各摩擦表面强制供油，使发动机得到可靠的润滑，其质量好坏直接影响发动机的性能。因此机油泵出厂时要求在不同的转速与压力下对其流量、扭矩等重要参数进行全面测试，并保持测试时的温度。但是传统上机油泵出厂检验使用各种分散的、独立的数显仪表分别测量各项参数，测试精度不能保证，测试数据不便管理，测试效率很低，在大批量生产的情况下根本不可能保证每台机油泵出厂时都进行全面的检验。为了能更好地控制机油泵的制造质量，必须开发高精度、高速度、并且能对测试过程自动控制的先进测试设备。

   测试系统硬件方案

   汽车机油泵出厂试验台是机油泵生产流水线上最后一个工序，试验台上安装机油泵测试的各种工艺装备，例如调压机构、调速机构、夹紧机构、打标签装置等；还有采集测量参数的各种传感器，例如流量传感器、扭矩传感器、压力变器、温度变送器等。试验台上还设有启动按钮和紧急停止按钮，以便于值班人员处理各种应急情况。试验台测试系统是诫验台配套设备，负责控制所有实验工艺装备按试验工艺要求自动完成试验全部过程，同时从试验台的传感器采集所有出厂检验参数，进行合格判定、质量分析和数据管理。机油泵出厂试验台测试系统的硬件结构如图10-8所示。

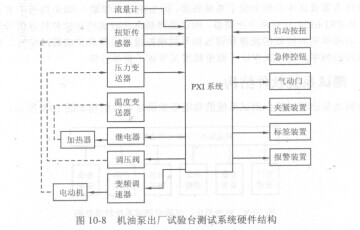

   图10-8机油泵出厂试验台测试系统硬件结构

   系统硬件的核心是PXI系统，包括4槽的PXI-1031机箱、P4-M 2.2G的PXI-8196主控制器，和PXI-6221多功能数据采集模块。PXI总线设备采用严格的电磁屏蔽设计，其抗干扰指标体系中包括欧洲CE规范。PXI系统的计算机与数据采集设备一体化的结构也极

大地提高了测试系统整体的抗干扰能力和稳定性，此外其抗震、防尘，散热等方面的优越性能都特别适合在复杂恶劣的工业现场应用。因此尽管现场存在变频调速器等干扰源，但是由于系统各部分良好的接地与屏蔽处理和PXI设备优越的性能，测试系统的稳定性和精度可以得到充分的保证。PXI-6221是NI公司M系列产品，具有16路16位A/D转换器、250kS/s采样率、2路16位D/A转换器、两个通用计数器和24个数字通道。M系列数据采集卡有6个DMA通道，单个设备可以同时执行模拟输入、模拟输出、数字输入、数字输出等操作，并且这些操作不占用计算机系统处理器，测试系统的同步精度和实时性具有可靠保证，避免各个进程之间相互干扰。M系列数据采集卡采用脉冲调制宽度的周期来改变参考电压，从而实现高精度多点校准，把测量的精度提高5倍。
